一种室内鱼类养殖用智能增氧设备的制作方法

本实用新型属于鱼类养殖领域，具体涉及一种室内鱼类养殖用智能增氧设备。

背景技术：

随着随着科技的发展与进步，人们对事物的要求也从能用就好的老旧思维，变得相当细腻和要求，唯有不断进步或创新的构想，产生新的形态以提高产品的附加价值，才能在市场竞争激烈的考验下生存。现如今越来越多的人开始喜欢养鱼，尤其是观赏鱼，既可以当装饰，又可以养鱼陶冶情操。目前的观赏鱼通常有三大品系组成，即温带淡水观赏鱼、热带淡水观赏鱼和热带海水观赏鱼，无论是哪种鱼，对氧气的要求均很高，尤其是密闭鱼缸，缸内的氧气要求尤为重要。而智能增氧设备就是鱼缸氧气设备中最主要的设备，根据智能处理器实时监测鱼缸内水氧气含量，再控制增氧设备自带的空气泵向水内输送氧气和发出气泡，以确保水中的鱼类不会缺氧。

但现有的增氧设备大多是直接放置于地面上，离鱼缸较远，不方便使用，浪费放置空间，而且用于输氧的气管还影响鱼缸的整体外观；而且现有智能增氧设备都是电驱动，当遇到停电或其他电路故障时，将直接导致无法继续向鱼缸内输氧，使鱼缸内的鱼活跃度降低或直接死亡，不能满足人们的使用需求，鉴于以上现有技术中存在的缺陷，有必要将其进一步改进，使其更具备实用性，才能符合实际使用情况。

技术实现要素：

针对上述背景技术所提出的问题，本实用新型的目的是：旨在提供一种室内鱼类养殖用智能增氧设备。为实现上述技术目的，本实用新型采用的技术方案如下：

一种室内鱼类养殖用智能增氧设备，包括安装板，所述安装板安装有智能处理器和空气泵，所述智能处理器与空气泵电连接，所述智能处理器电连接有氧气测头，所述空气泵连接有输气管，所述输气管内置有单向阀，所述输气管连接有气室，所述气室输出端连接有软管，所述安装板安装有皮老虎，所述安装板安装有卡块，所述卡块顶部转动连接有压板，所述压板与皮老虎位置匹配，所述压板配置有锁紧螺钉，所述安装板中心位置安装有主吸盘，所述安装板上侧一体连接有矩形块，所述矩形块开设有t型槽，所述t型槽滑动匹配有矩形挂块和柱形挂块，所述安装板两侧一体连接有耳板，两块所述耳板均开设有滑槽，所述滑槽滑动匹配有滑块，所述滑块与滑槽之间连接有弹性橡胶带，所述滑块安装有副吸盘。

进一步限定，所述皮老虎匹配有加长杆，所述加长杆设有与皮老虎匹配的插槽，这样的设计，增加力臂，降低人力增氧时的劳力。

进一步限定，所述软管前端设有配重块，这样的设计，使软管输氧时不会发生摆动。

进一步限定，所述矩形挂块和柱形挂块均包覆有软胶，这样的设计，挂置时不会对鱼缸造成擦伤。

进一步限定，所述氧气测头外覆有防护滤网，这样的设计，对氧气测头进行保护，保证氧气测头的准确性。

采用本实用新型的有益效果：

1、采用本实用新型的结构设计，通过主吸盘和副吸盘相互配合，可将智能增氧设备吸附与鱼缸上，从而节约了放置空间，配合矩形挂块或柱形挂块增强挂置稳定性，而且因挂置于鱼缸上，用于输氧的软管离鱼缸较短，从而不影响鱼缸的整体外观；

2、采用本实用新型的结构设计，安装于拥有一个平面的鱼缸时，直接将主吸盘和副吸盘吸附于平面上，并使用矩形挂块矩形挂置，安装于拥有弧形平面的鱼缸时，将耳板中的滑块从滑槽中拉出，配合弹性橡胶带将副吸盘吸附于弧面上，并使用柱形挂块挂置，则适配性强，适用于不同外形种类的鱼缸，适用性强；

3、采用本实用新型的结构设计，当发生断电情况时，可通过皮老虎人力向鱼缸内送氧，保证鱼缸内鱼类的活跃度，不至于因断电而直接缺氧。

附图说明

本实用新型可以通过附图给出的非限定性实施例进一步说明；

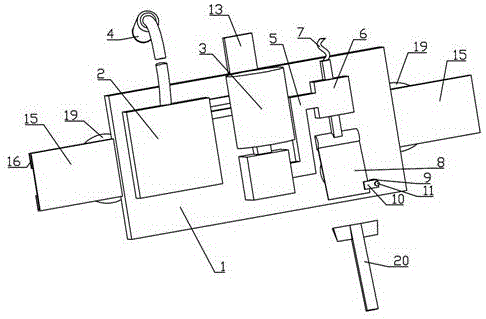

图1为本实用新型一种室内鱼类养殖用智能增氧设备实施例的结构示意图一；

图2为本实用新型一种室内鱼类养殖用智能增氧设备实施例的结构示意图二；

图3为本实用新型一种室内鱼类养殖用智能增氧设备实施例的剖面结构示意图；

主要元件符号说明如下：

安装板1、智能处理器2、空气泵3、氧气测头4、输气管5、气室6、软管7、皮老虎8、卡块9、压板10、锁紧螺钉11、主吸盘12、矩形块13、t型槽14、矩形挂块141、柱形挂块142、耳板15、滑槽16、滑块17、弹性橡胶带18、副吸盘19、加长杆20、插槽21。

具体实施方式

为了使本领域的技术人员可以更好地理解本实用新型，下面结合附图和实施例对本实用新型技术方案进一步说明。

如图1、图2、图3所示，本实用新型的一种室内鱼类养殖用智能增氧设备，包括安装板1，安装板1安装有智能处理器2和空气泵3，智能处理器2与空气泵3电连接，智能处理器2电连接有氧气测头4，空气泵3连接有输气管5，输气管5内置有单向阀，输气管5连接有气室6，气室6输出端连接有软管7，安装板1安装有皮老虎8，安装板1安装有卡块9，卡块9顶部转动连接有压板10，压板10与皮老虎8位置匹配，压板10配置有锁紧螺钉11，安装板1中心位置安装有主吸盘12，安装板1上侧一体连接有矩形块13，矩形块13开设有t型槽14，t型槽14滑动匹配有矩形挂块141和柱形挂块142，安装板1两侧一体连接有耳板15，两块耳板15均开设有滑槽16，滑槽16滑动匹配有滑块17，滑块17与滑槽16之间连接有弹性橡胶带18，滑块17安装有副吸盘19。

本实施案例中，在使用一种室内鱼类养殖用智能增氧设备的时候，先根据需装备的鱼缸的外形选取使用矩形挂块141挂置还是柱形挂块142进行挂置，若鱼缸具有一个平面，则将矩形挂块141卡入t型槽14中，并挂置于鱼缸口部，将氧气测头4及软管7置于鱼缸内部水面下，然后通过主吸盘12吸附于鱼缸平面来将安装板1初步固定，可选择是否将滑块17从滑槽16中移动来增加或减少副吸盘19的力臂，副吸盘19吸附于鱼缸平面来将安装板1加固，就完成了对智能增氧设备的安装，若具有弧形面的鱼缸，则将柱形挂块142卡入t型槽14中，并挂置与鱼缸口部，同样将主吸盘12吸附鱼缸表面来将安装板1固定，然后将滑块17整个拉出滑槽16，则滑块17就处于一个自由的状态，再配合弹性橡胶带18和副吸盘19就完成对安装板1的固定，适用范围强；有电情况下，智能处理器2根据氧气测头4反馈的数据，控制空气泵3通过输气管5将气送入气室6中，并由软管7向鱼缸内部输氧，无电情况下，拧松锁紧螺钉11，将压板10转离皮老虎8，然后人力压动皮老虎8向气室6内供气，单向阀的设置使得气室6内的气不会进入输气管5中，直接进入软管7向鱼缸内部输氧，以保证鱼缸内鱼类的氧气需求。

优选皮老虎8匹配有加长杆20，加长杆20设有与皮老虎8匹配的插槽21，这样的设计，增加力臂，降低人力增氧时的劳力，实际上，也可根据具体情况考虑降低人力增氧时的劳力的措施。

优选软管7前端设有配重块，这样的设计，使软管7输氧时不会发生摆动，实际上，也可根据具体情况考虑使软管7输氧时不会发生摆动的方式。

优选矩形挂块141和柱形挂块142均包覆有软胶，这样的设计，挂置时不会对鱼缸造成擦伤，实际上，也可根据具体情况考虑软胶的选取。

优选氧气测头4外覆有防护滤网，这样的设计，对氧气测头4进行保护，保证氧气测头4的准确性，实际上，也可根据具体情况考虑对氧气测头4进行防护的方法。

上述实施例仅示例性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
