一种用于虾水产养殖的增氧装置的制作方法

本实用新型涉及水产养殖设备技术领域，具体是一种用于虾水产养殖的增氧装置。

背景技术：

在现代养殖中，水产养殖是人为控制下繁殖、培育和收获水生动植物的生产活动。一般包括在人工饲养管理下从苗种养成水产品的全过程。在水产养殖行业，水体中需要保持足够浓度的溶解氧，除了水体中含有的有机物需要氧化分解外，水产动物的生存、有益菌的增殖也需要高溶氧环境支持。水产养殖的增氧装置是一种用于水产养殖过程中，使养殖水中氧气含量增加，以提高水产养殖产量的附属装置，其在水产养殖的领域中得到了广泛的使用。

现有的增氧装置在使用过程中增氧泵是固定的，导致增氧效率不高，且容易出现增氧不均匀的情况，由于养殖池内虾不是集中分布的，不利于虾的生长，容易导致水产养殖产量较低。

针对上述问题，现在设计一种改进的用于虾水产养殖的增氧装置。

技术实现要素：

本实用新型的目的在于提供一种用于虾水产养殖的增氧装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于虾水产养殖的增氧装置，包括底座，所述底座底部两端设置有浮箱，所述底座顶部设置有增氧泵安装箱和电机安装箱，所述增氧泵安装箱内部设置有增氧泵，所述增氧泵输出端连通有进气管，所述进气管贯穿底座并延伸至底座下方，所述进气管底端连通有环形管，所述底座内部设置有用于使进气管和环形管转动的旋转机构，所述底座两侧设置有用于拨动养殖箱表面的水的拨动机构；所述旋转机构包括固定设置在增氧泵安装箱底部的支撑柱，所述支撑柱内部为中空结构，所述进气管远离增氧泵的一端贯穿支撑柱，所述底座内部设置有滑槽，所述滑槽内滑动设置有齿条，所述支撑柱上设置有与齿条啮合的第一齿轮，所述电机安装箱内部设置有电机，所述电机的输出端向下设置且固定连接有输出轴，所述输出轴延伸至底座内部且其上安装有与齿条啮合的第二齿轮。

优选的，所述拨动机构包括设置在输出轴上的主动齿轮，所述主动齿轮两侧均设置有与其啮合的从动齿轮，所述从动齿轮远离主动齿轮的一侧固定连接有转轴，两个所述转轴远离从动齿轮的一端延伸至底座外部且其表面均匀设置有多个扇叶。

优选的，所述底座上方安装有输出端与增氧泵和电机的输入端电性连接的太阳能光伏板。

优选的，所述进气管底端和环形管上均匀设置有多个进气孔。

优选的，所述底座底部在出气管贯穿处设置有密封圈。

优选的，所述浮箱顶部开设有加料孔，所述加料孔上设置有与其匹配的盖帽。

与现有技术相比，本实用新型的有益效果是：

1.本实用新型装置中设置有旋转机构，通过启动电机输出轴转动，带动第二齿轮转动，能够带动齿条在滑槽内水平方向上移动，齿条在移动过程中能够带动第一齿轮转动，带动支撑柱转动，支撑柱与增氧泵安装箱固定连接，能够带动其内部的增氧泵和进气管转动，能够带动进气管底端连通的环形管转动，通过改变电机转动的方向使齿条在滑槽内反方向移动，能够带动第一齿轮反方向转动，从而带动进气管和环形管反方向转动，再次改变电机的旋转方向，如此往复，使水能够不停地被搅拌，使得氧气充分与水接触，使养殖箱内的氧气分布更加均匀，提高增氧效率。

2.本实用新型装置中设置有拨动机构，当启动电机输出轴转动时，能够带动输出轴上的主动齿轮转动，能够带动与其啮合的从动齿轮转动，能够带动转轴转动，从而带动转轴两端的扇叶转动，扇叶在转动时能够拨动养殖箱表面的水且能够使水喷到空中再落回水面，喷到空中的水珠能够吸附空气中的氧气，能够增加水中的含氧量，实用性较强。

3.本实用新型装置中太阳能光伏板能够将太阳能转换为电能且为增氧泵和电机提供电源，有效的利用太阳能，多个进气孔的设置能够增加氧气与水的接触面积，提高增氧效率，密封圈的设置能够确保底座底部的密封性，防止水进入底座内部对装置造成损坏，浮箱顶部开设有加料孔，通过加料孔向浮箱内部加入沙石能够改变整个装置浮力的大小，便于调整环形管和扇叶的作业深度，实用性强。

附图说明

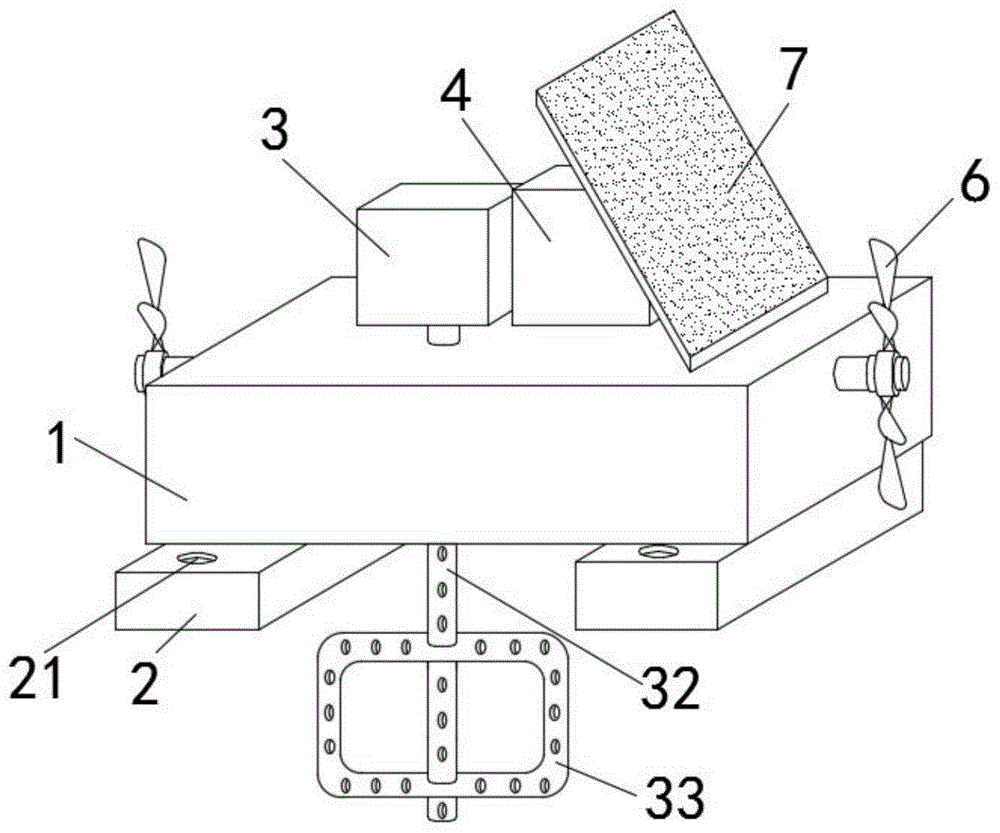

图1为一种用于虾水产养殖的增氧装置的结构示意图。

图2为一种用于虾水产养殖的增氧装置内部的结构示意图。

图3为一种用于虾水产养殖的增氧装置中齿条的俯视图。

其中，1—底座，2—浮箱，21—加料孔，3—增氧泵安装箱，31—支撑柱，32—进气管，33—环形管，4—电机安装箱，41—输出轴，42—第二齿轮，43—主动齿轮，44—从动齿轮，45—转轴，5—齿条，51—第一齿轮，6—扇叶，7—太阳能光伏板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型实施例中，一种用于虾水产养殖的增氧装置，包括底座1，所述底座1底部两端设置有浮箱2，所述底座1顶部设置有增氧泵安装箱3和电机安装箱4，所述增氧泵安装箱3内部设置有增氧泵，所述增氧泵输出端连通有进气管32，所述进气管32贯穿底座1并延伸至底座1下方，所述进气管32底端连通有环形管33，所述底座1内部设置有用于使进气管32和环形管33转动的旋转机构，所述底座1两侧设置有用于拨动养殖箱表面的水的拨动机构；

所述旋转机构包括固定设置在增氧泵安装箱3底部的支撑柱31，所述支撑柱31内部为中空结构，所述进气管32远离增氧泵的一端贯穿支撑柱31，所述底座1内部设置有滑槽，所述滑槽内滑动设置有齿条5，所述支撑柱31上设置有与齿条5啮合的第一齿轮51，所述电机安装箱4内部设置有电机，所述电机的输出端向下设置且固定连接有输出轴41，所述输出轴41延伸至底座1内部且其上安装有与齿条5啮合的第二齿轮42。

所述拨动机构包括设置在输出轴41上的主动齿轮43，所述主动齿轮43两侧均设置有与其啮合的从动齿轮44，所述从动齿轮44远离主动齿轮43的一侧固定连接有转轴45，两个所述转轴45远离从动齿轮44的一端延伸至底座1外部且其表面均匀设置有多个扇叶6，当启动电机输出轴转动时，能够带动输出轴上的主动齿轮转动，能够带动与其啮合的从动齿轮转动，能够带动转轴转动，从而带动转轴两端的扇叶转动，扇叶在转动时能够拨动养殖箱表面的水且能够使水喷到空中再落回水面，喷到空中的水珠能够吸附空气中的氧气，能够增加水中的含氧量。

所述底座1上方安装有输出端与增氧泵和电机的输入端电性连接的太阳能光伏板7，太阳能光伏板能够将太阳能转换为电能且为增氧泵和电机提供电源，有效的利用太阳能，提高装置的实用性。

所述进气管32底端和环形管33上均匀设置有多个进气孔，能够增加氧气与水的接触面积，提高增氧效率，实用性强。

所述底座1底部在进气管32贯穿处设置有密封圈，能够确保底座底部的密封性，防止水进入底座内部对装置造成损坏。

所述浮箱2顶部开设有加料孔21，所述加料孔21上设置有与其匹配的盖帽，通过加料孔向浮箱内部加入沙石能够改变整个装置浮力的大小，便于调整环形管和扇叶的作业深度，实用性较强。

本实用新型的工作原理是：使用时将整个装置放置在水面上，通过启动电机输出轴转动，带动第二齿轮转动，能够带动齿条在滑槽内水平方向上移动，齿条在移动过程中能够带动第一齿轮转动，带动支撑柱转动，支撑柱与增氧泵安装箱固定连接，能够带动其内部的增氧泵和进气管转动，能够带动进气管底端连通的环形管转动，通过改变电机转动的方向使齿条在滑槽内反方向移动，能够带动第一齿轮反方向转动，从而带动进气管和环形管反方向转动，再次改变电机的旋转方向，如此往复，使水能够不停地被搅拌，使得氧气充分与水接触，使养殖箱内的氧气分布更加均匀；

当启动电机输出轴转动时，能够带动输出轴上的主动齿轮转动，从而带动与其啮合的从动齿轮转动，能够带动转轴转动，从而带动转轴两端的扇叶转动，扇叶在转动时能够拨动养殖箱表面的水且能够使水喷到空中再落回水面，喷到空中的水珠能够吸附空气中的氧气，能够增加水中的含氧量，结构简单，使用方便，实用性较强。
