一种水循环牛蛙养殖系统的制作方法

【技术领域】

本实用新型涉及牛蛙养殖技术领域，尤其涉及一种水循环牛蛙养殖系统。

背景技术：

牛蛙是一种比较爱干净的动物，在水资源缺乏的今天，养殖牛蛙时全部使用干净的水的成本很高且浪费严重，利用天然水和低成本循环水是该行业的重要课题。

技术实现要素：

本实用新型的目的在于提供一种水循环牛蛙养殖系统，其利用地下水源来养殖牛蛙，不但成本低，而且水质好，利于牛蛙健康。

为了实现上述目的，本实用新型的技术方案如下：

一种水循环牛蛙养殖系统，包括地下水源、多个牛蛙养殖池、沉淀渠、排水渠、水泵、进水管、第一排水管、隔网以及第二排水管，所述水泵放置于所述地下水源内，所述进水管的一端与所述水泵连接，另一端设置于所述牛蛙养殖池的一端，所述牛蛙养殖池的另一端通过所述第一排水管与所述沉淀渠连通，所述沉淀渠通过所述第二排水管与所述排水渠连通，所述第一排水管的进水口位于所述牛蛙养殖池的水面下方，所述第一排水管的出水口位于所述沉淀渠内并且所述第一排水管的进水口高于所述第一排水管的出水口，所述第二排水管的进水口位于所述沉淀渠的内，所述第二排水管的出水口位于所述排水渠内，且所述第二排水管的进水口高于所述第二排水管的出水口，所述隔网设置于所述第二排水管的进水口。

优选的：所述牛蛙养殖池上覆盖有大棚。

优选的：所述隔网为尼龙网。

优选的：所述牛蛙养殖池的水深不大于50厘米。

优选的：所述第一排水管上还设有用于控制水流量大小的流量控制阀。

与相关技术相比，本实用新型提供的水循环牛蛙养殖系统具有如下优点：

1、利用地下水源来养殖牛蛙，不但成本低，而且水质好，利于牛蛙健康；

2、通过设置沉淀渠，可以将牛蛙养殖池内的残渣粪便等收集起来，用作肥料种植庄稼；

3、通过控制第一排水管的排水量，可以调节牛蛙养殖池内的水循环效率，实现节水。

【附图说明】

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

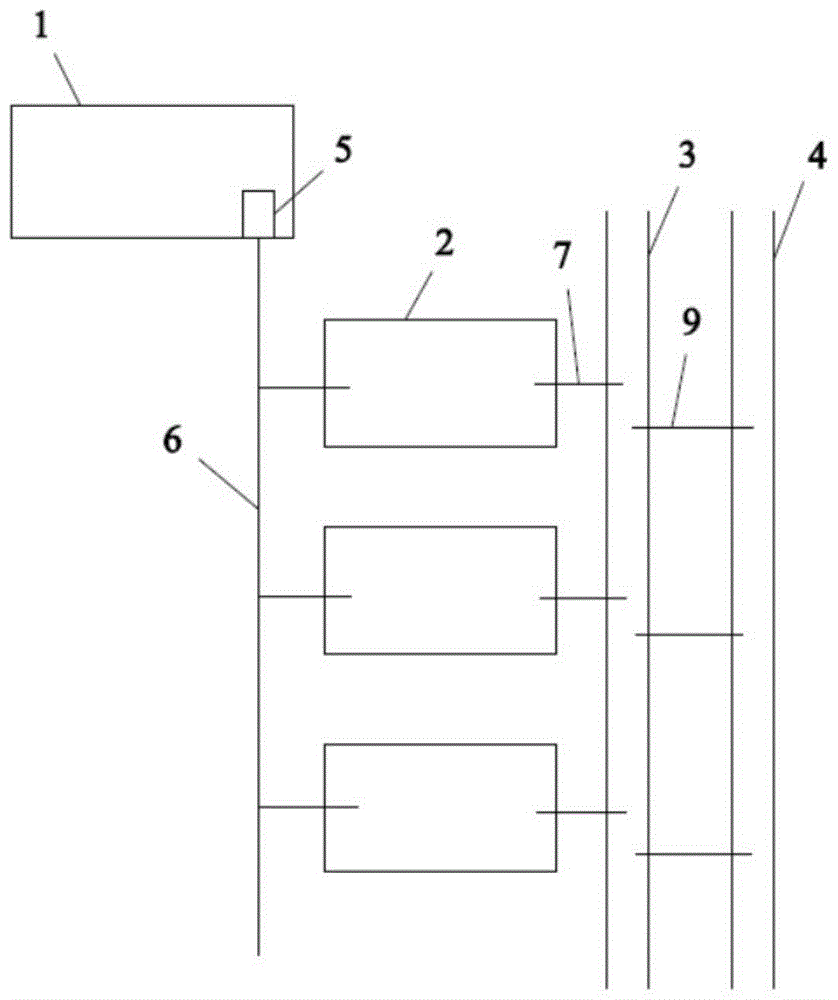

图1为本实用新型水循环牛蛙养殖系统的第一结构示意图；

图2为本实用新型水循环牛蛙养殖系统的第二结构示意图。

【具体实施方式】

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1和2所示，本实用新型提供了一种水循环牛蛙养殖系统，包括地下水源1、多个牛蛙养殖池2、沉淀渠3、排水渠4、水泵5、进水管6、第一排水管7、隔网8以及第二排水管9。所述水泵5放置于所述地下水源1内，所述进水管6的一端与所述水泵5连接，另一端设置于所述牛蛙养殖池2的一端，所述牛蛙养殖池2的另一端通过所述第一排水管7与所述沉淀渠3连通，所述沉淀渠3通过所述第二排水管9与所述排水渠4连通，所述第一排水管7的进水口位于所述牛蛙养殖池2的水面下方，所述第一排水管7的出水口位于所述沉淀渠3内并且所述第一排水管7的进水口高于所述第一排水管7的出水口，所述第二排水管9的进水口位于所述沉淀渠3的内，所述第二排水管9的出水口位于所述排水渠4内，且所述第二排水管9的进水口高于所述第二排水管9的出水口，所述隔网8设置于所述第二排水管9的进水口。

所述牛蛙养殖池2上覆盖有大棚(未图示)，可以维持牛蛙养殖温度。

所述隔网8为尼龙网，造价低廉，且方便更换。通过所述隔网8，可以将从所述牛蛙养殖池2内流出的水里的残渣粪便等拦下，并沉淀在所述沉淀渠3内，沉淀到一定量后，可以挖出，给土壤作肥料。

所述牛蛙养殖池2的水深不大于50厘米，适合牛蛙栖息。

所述第一排水管7上还设有用于控制水流量大小的流量控制阀71，可以调节牛蛙养殖池2内的水循环效率，实现节水。

与相关技术相比，本实用新型提供的水循环牛蛙养殖系统具有如下优点：

1、利用地下水源来养殖牛蛙，不但成本低，而且水质好，利于牛蛙健康；

2、通过设置沉淀渠，可以将牛蛙养殖池内的残渣粪便等收集起来，用作肥料种植庄稼；

3、通过控制第一排水管的排水量，可以调节牛蛙养殖池内的水循环效率，实现节水。

尽管本实用新型的实施方案已公开如上，但并不仅仅限于说明书和实施方案中所列运用，它完全可以被适用于各种适合本实用新型的领域，对于熟悉本领域的人员而言，可容易地实现另外的修改，因此在不背离权利要求及等同范围所限定的一般概念下，本实用新型并不限于特定的细节和这里所示出与描述的图例。
