一种水产用供氧装置的制作方法

本实用新型属于水产供氧技术领域，具体涉及一种水产用供氧装置。

背景技术：

在水产养殖业，经常需要用到一种供氧机来对水产养殖水体内进行供氧，从而提高养殖成活率，这种供氧机与溶氧罐等其它循环水养殖增氧设备配套使用，可对水产养殖提供高溶氧水，满足养殖鱼类的吸氧要求。

现有的供氧机在使用时，为了防止外界异物从机体表面的通风口进入机体内部，且不影响通风口正常散热，会在机体的前表面安装两个与通风口相对应的防异网罩，但防异网罩在使用一段时间后表面会积存灰尘，需要定期拆下进行清洗，由于现有防异网罩的拆装方式较为繁琐，会给后续操作人员对防异网罩的拆卸清理带来不便，为此本实用新型提出一种水产用供氧装置。

技术实现要素：

本实用新型的目的在于提供一种水产用供氧装置，以解决上述背景技术中提出的现有的供氧机在使用时，为了防止外界异物从机体表面的通风口进入机体内部，且不影响通风口正常散热，会在机体的前表面安装两个与通风口相对应的防异网罩，但防异网罩在使用一段时间后表面会积存灰尘，需要定期拆下进行清洗，由于现有防异网罩的拆装方式较为繁琐，会给后续操作人员对防异网罩的拆卸清理带来不便问题。

为实现上述目的，本实用新型提供如下技术方案：一种水产用供氧装置，包括机体以及设置在机体顶部的溶氧罐，所述机体的前表面安装有两个防异网罩，所述防异网罩的两端分别设有一体式的顶套和底套，所述机体的表面固定有轴杆，且轴杆的顶端设有一体式的凸块，所述顶套的内侧贯穿开有杆孔，且所述杆孔的一侧开设有与凸块相对应的条形拆装口，所述顶套套设在轴杆表面，所述机体的表面固定有与底套相对应的半圆形卡座，且所述底套与半圆形卡座卡合连接。

优选的，所述半圆形卡座的内部设置有弹簧槽，所述弹簧槽的顶端连接有半球形伸缩卡块，所述底套的表面贯穿开设有与半球形伸缩卡块相对应的圆形卡孔。

优选的，所述溶氧罐的底部固定有两个u形撑座，且所述u形撑座与机体之间设有固定机构。

优选的，所述固定机构包括旋转基杆、紧固压条和螺纹杆，所述旋转基杆和螺纹杆均固定在机体的顶部，所述紧固压条套设在旋转基杆的表面，所述紧固压条的顶端开设有与螺纹杆相对应的u形缺口，所述紧固压条的顶端与螺纹杆通过螺母固定，所述u形撑座与机体之间设有定位机构。

优选的，所述紧固压条的底部表面设置有紧固胶条，且紧固胶条与u形撑座的底端紧密贴合。

优选的，所述定位机构包括固定在u形撑座底部表面的定位块，所述机体的顶部表面开设有与定位块相对应的定位槽。

优选的，所述机体的底部设置有四个撑脚，所述机体的前表面开设有两个与防异网罩相对应的通风口。

与现有技术相比，本实用新型的有益效果是：

1、通过设置的顶套、底套、轴杆、凸块、杆孔、条形拆装口、半圆形卡座、半球形伸缩卡块和圆形卡孔，使得防异网罩可以在机体的表面快速的完成拆卸和安装，拆装效率得到有效的提升，从而给后续操作人员对防异网罩的拆卸清理带来便利，解决了原装置中防异网罩不便拆下进行清理的问题。

2、通过设置由旋转基杆、紧固压条、螺纹杆和u形缺口组成的固定机构，使得u形撑座的固定方式更加简便，从而提高操作人员对溶氧罐的安装效率，且安装后具有良好的稳定性。

附图说明

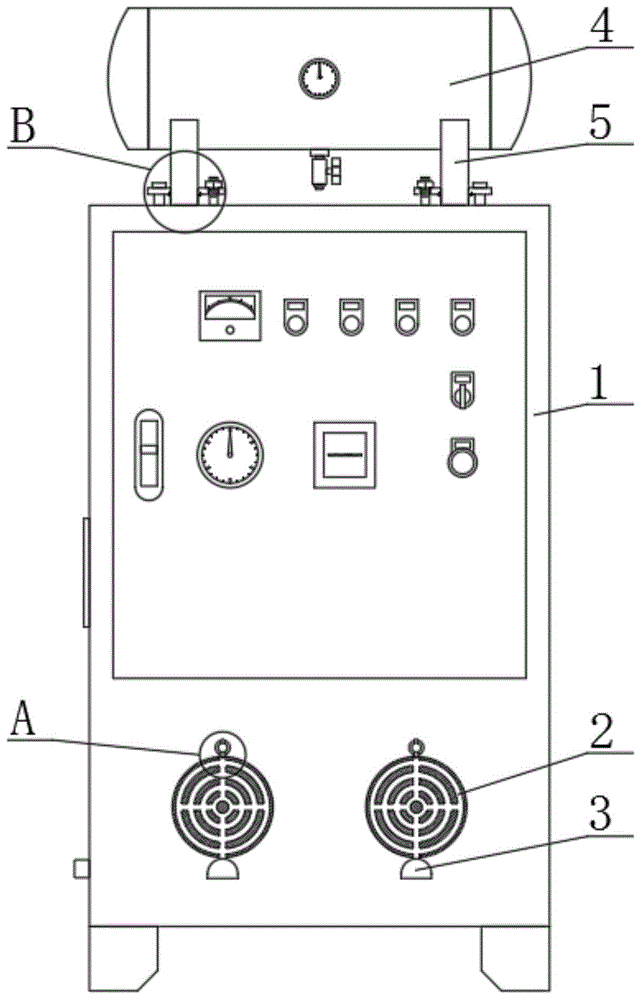

图1为本实用新型的结构示意图；

图2为本实用新型图1中a区域的局部放大图；

图3为本实用新型底套与半圆形卡座连接处的侧视剖视图；

图4为本实用新型防异网罩的示意图；

图5为本实用新型实施例2图1中b区域的局部放大图；

图6为本实用新型实施例2紧固压条与u形撑座连接处的剖视图；

图中：1、机体；2、防异网罩；3、半圆形卡座；4、溶氧罐；5、u形撑座；6、轴杆；7、凸块；8、条形拆装口；9、顶套；10、弹簧槽；11、半球形伸缩卡块；12、圆形卡孔；13、杆孔；14、旋转基杆；15、紧固压条；16、u形缺口；17、螺纹杆；18、底套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

请参阅图1至图4，本实用新型提供一种技术方案：一种水产用供氧装置，包括机体1以及设置在机体1顶部的溶氧罐4，机体1的前表面安装有两个防异网罩2，防异网罩2的两端分别设有一体式的顶套9和底套18，机体1的表面焊接有轴杆6，且轴杆6的顶端设有一体式的凸块7，顶套9的内侧贯穿开设有与轴杆6相对应的杆孔13，且杆孔13的一侧开设有与凸块7相对应的条形拆装口8，顶套9套设在轴杆6表面，机体1的表面焊接有与底套18相对应的半圆形卡座3，且底套18与半圆形卡座3卡合连接，使得防异网罩2可以在机体1的表面快速的完成拆卸和安装。

本实施例中，优选的，半圆形卡座3的内部设置有弹簧槽10，弹簧槽10的顶端通过弹簧连接有半球形伸缩卡块11，使得半球形伸缩卡块11的顶端受到外界物体挤压时会逐渐被挤入弹簧槽10，底套18的表面贯穿开设有与半球形伸缩卡块11相对应的圆形卡孔12，使得底套18可顺利的与半圆形卡座3卡合连接。

本实施例中，优选的，机体1的底部焊接有四个撑脚，机体1的前表面开设有两个与防异网罩2相对应的通风口。

实施例2

请参阅图1至图6，本实用新型提供一种技术方案：一种水产用供氧装置，包括机体1以及设置在机体1顶部的溶氧罐4，机体1的前表面安装有两个防异网罩2，防异网罩2的两端分别设有一体式的顶套9和底套18，机体1的表面焊接有轴杆6，且轴杆6的顶端设有一体式的凸块7，顶套9的内侧贯穿开设有与轴杆6相对应的杆孔13，且杆孔13的一侧开设有与凸块7相对应的条形拆装口8，顶套9套设在轴杆6表面，机体1的表面焊接有与底套18相对应的半圆形卡座3，且底套18与半圆形卡座3卡合连接，使得防异网罩2可以在机体1的表面快速的完成拆卸和安装。

本实施例中，优选的，半圆形卡座3的内部设置有弹簧槽10，弹簧槽10的顶端通过弹簧连接有半球形伸缩卡块11，使得半球形伸缩卡块11的顶端受到外界物体挤压时会逐渐被挤入弹簧槽10，底套18的表面贯穿开设有与半球形伸缩卡块11相对应的圆形卡孔12，使得底套18可顺利的与半圆形卡座3卡合连接。

本实施例中，优选的，溶氧罐4的底部焊接有两个u形撑座5，且u形撑座5与机体1之间设有固定机构。

本实施例中，优选的，固定机构包括旋转基杆14、紧固压条15和螺纹杆17，旋转基杆14和螺纹杆17均焊接在机体1的顶部，紧固压条15套设在旋转基杆14的表面，紧固压条15的顶端开设有与螺纹杆17相对应的u形缺口16，紧固压条15的顶端与螺纹杆17通过螺母固定，使得u形撑座5的固定方式更加简便，u形撑座5与机体1之间设有定位机构。

本实施例中，优选的，紧固压条15的底部表面通过胶接设置有紧固胶条，且紧固胶条与u形撑座5的底端紧密贴合，使得紧固压条15可以将u形撑座5压的更紧。

本实施例中，优选的，定位机构包括焊接在u形撑座5底部表面的定位块，机体1的顶部表面开设有与定位块相对应的定位槽，可在u形撑座5安装时起到定位和限位的作用。

本实施例中，优选的，机体1的底部焊接有四个撑脚，机体1的前表面开设有两个与防异网罩2相对应的通风口。

本实用新型的工作原理及使用流程：当操作人员需要将防异网罩2拆下进行清洗时，只需将防异网罩2的底端用力侧推，致使底套18对半球形伸缩卡块11的顶端进行挤压，并使得半球形伸缩卡块11的顶端逐渐被挤入弹簧槽10的内侧，即可使得半球形伸缩卡块11的顶端不再对底套18限位，此时即可将防异网罩2在轴杆6的作用下旋转，并使得底套18从半圆形卡座3的内侧旋出，直至防异网罩2向上旋转一百八十度后，凸块7会与条形拆装口8对齐，此时操作人员即可将防异网罩2前移，致使顶套9从轴杆6的表面滑下，即可快速的完成防异网罩2的拆下，并在外界环境下对防异网罩2进行彻底的清洗，后续需要将防异网罩2装回时，只需先将条形拆装口8与凸块7对齐，然后将顶套9套设在轴杆6的表面，并将防异网罩2在轴杆6的作用下往下旋转一百八十度，致使底套18可以旋入半圆形卡座3的内侧，并使得半球形伸缩卡块11的顶端可在弹簧槽10内侧弹簧的推动下卡入圆形卡孔12的内侧，即可快速的完成防异网罩2的安装，使得防异网罩2的拆装效率得到提升，从而给操作人员对防异网罩2的拆卸清理带来便利；

当操作人员需要将溶氧罐4安装在机体1的顶部时，只需将u形撑座5放置在机体1的顶部，并使得u形撑座5底部的定位块可以卡入机体1顶部的定位槽内，然后将紧固压条15在旋转基杆14的表面旋转，致使紧固压条15可以旋转至u形撑座5的内侧顶部，且使得螺纹杆17可以卡入u形缺口16的内侧，此时再将螺纹杆17顶端的螺母旋转拧紧，使得紧固压条15将u形撑座5紧紧的压在机体1的顶部，即可快速的完成溶氧罐4的安装，提高了操作人员对溶氧罐4的安装效率，且安装后具有良好的稳定性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
