具有独立调温座的蜂箱的制作方法

本实用新型涉及蜂箱技术领域。

背景技术：

所述的蜂箱是养殖蜜蜂的装置，蜂箱包括箱本体，所述的箱本体具有凹槽形的结构，凹槽形的结构是放置隔王板的位置，在公开号是“cn209314603u”，名称是“一种基于太阳能供电的半导体调温蜂箱”的专利文件中，公开了一种安装半导体制冷片的蜂箱，它可以实现对蜂箱的调温，但是它的半导体制冷片安装在箱本体上，具有占用空间、使用不便的缺点。

技术实现要素：

本实用新型的目的就是针对上述缺点，提供一种占用空间小、使用方便的蜂箱——具有独立调温座的蜂箱。

本实用新型的技术方案是这样实现的：具有独立调温座的蜂箱，包括箱本体，所述的箱本体具有凹槽形的结构，所述的箱本体具有底板和侧板；其特征是：它还包括一个独立的活动座，所述的活动座上面是放置箱本体下面的结构，所述的活动座中间具有上下贯通的窗口，还有一个半导体制冷件水平设置安装在窗口中，所述的半导体制冷件连接导线；所述的底板具有多个上下贯通的底板孔。

进一步地讲，所述箱本体下面的结构是指周围具有围板，围板卡着箱本体下面周围的结构。

进一步地讲，所述的半导体制冷件上面还安装有风扇，风扇的出风口朝着底板。

进一步地讲，所述的箱本体内具有测温计，所述导线中间安装有温控装置，测温计连接温控装置，所述的温控装置具有设定单元；当测温计测得温度偏离设定温度时，所述的温控装置使半导体制冷件工作，使箱本体内温度达到设定温度。

进一步地讲，所述的底板下面两侧还有一个滑槽，在还有滑动板安装在滑槽内，滑动板上具有滑动板孔；滑动板在一个位置时滑动板孔和底板孔上下贯通，滑动板在另一个位置时滑动板孔和底板孔上下错开。

本实用新型的有益效果是：这样的蜂箱具有占用空间小、使用方便的优点。

附图说明

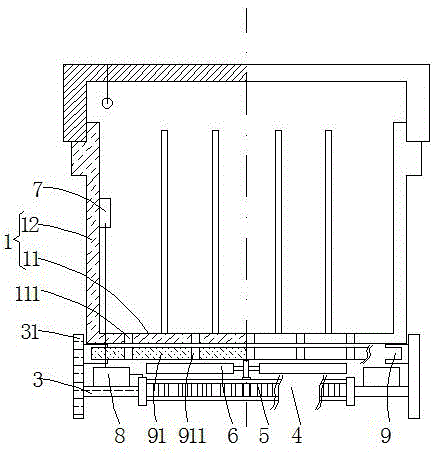

图1是本实用新型的剖面结构示意图。

其中：1、箱本体11、底板111、底板孔12、侧板3、活动座31、围板4、窗口5、半导体制冷件6、风扇7、测温计8、温控装置9、滑槽91、滑动板911、滑动板孔。

具体实施方式

下面结合附图和实施例对本发明作进一步说明。

如图1所示，具有独立调温座的蜂箱，包括箱本体1，所述的箱本体具有凹槽形的结构，所述的箱本体具有底板11和侧板12；其特征是：它还包括一个独立的活动座3，所述的活动座上面是放置箱本体下面的结构，所述的活动座中间具有上下贯通的窗口4，还有一个半导体制冷件5水平设置安装在窗口中，所述的半导体制冷件连接导线；所述的底板具有多个上下贯通的底板孔111。

本实用新型由于将半导体制冷件5设置在一个独立的活动座3上，具有占用空间小的特点，还具有热分配效果好的优点。

进一步地讲，所述箱本体下面的结构是指周围具有围板31，围板卡着箱本体下面周围的结构。这样蜂箱放置在活动座更牢固。

进一步地讲，所述的半导体制冷件上面还安装有风扇6，风扇的出风口朝着底板11。这样半导体制冷件的作用效果更好。

进一步地讲，所述的箱本体内具有测温计7，所述导线中间安装有温控装置，测温计连接温控装置8，所述的温控装置具有设定单元；当测温计测得温度偏离设定温度时，所述的温控装置使半导体制冷件工作，使箱本体内温度达到设定温度。

即，当测得温度低于设定温度时，温控装置使半导体制冷件开设致热，当测得温度高于设定温度时，温控装置使半导体制冷件开设制冷，更智能，更能保持蜂箱温度的稳定。所述的温控装置是现有技术中的部件。

进一步地讲，所述的底板下面两侧还有一个滑槽9，还有滑动板91安装在滑槽内，滑动板上具有滑动板孔911；滑动板在一个位置时滑动板孔和底板孔上下贯通，滑动板在另一个位置时滑动板孔和底板孔上下错开。

这样设置，当不需要半导体制冷件工作时，可以滑动滑动板，关闭底板孔，保证了蜂箱的严密性，使用效果更佳。

以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围，其均应涵盖在本实用新型的说明书的范围当中。
