一种挂小王浆条的王浆框架的制作方法

本实用新型实施例涉及蜂王浆技术领域，具体涉及一种挂小王浆条的王浆框架。

背景技术：

王浆框是繁育蜂王和采集蜂王浆的蜂具，由王浆碗、王浆条、框架构成。普通王浆条长度约45cm，每根王浆条上面约有33或66个王浆碗，在王浆框内的空间相互平行悬挂，王浆框与巢脾平行，并与地面垂直，与巢脾间距为7～10毫米。

在现有技术中，王浆框一般与蜂巢脾平行，放在巢脾之间，与地面垂直放进蜂箱。抽拉式的王浆框在取蜂王浆时，与地面平行放置在蜂王浆抽拉盒内。生产王浆时，蜂农人工移虫至王浆碗内，再组装成王浆框后放入蜂箱，蜜蜂产浆后，将王浆框取出，用刀具将蜡台割掉，取出王胎，挖出王浆。

此类生产王浆的方法，由于王浆移虫繁琐或者免移虫技术中蜂王产卵接受度低，导致在实际推广中用处不大，且现有的王浆条过长不利于存储，长期暴露在温度较高的环境，对王浆活性有一定的损失，不能保持王浆的原生态状态，在生产和销售中需要将消费者不直观感觉到蜂王浆的天然和活性状况。

技术实现要素：

为此，本实用新型实施例提供一种挂小王浆条的王浆框架，以解决现有技术中免移虫接受度不高、移虫效率低以及王浆条固定不牢、王浆条过长不便储存，蜂农取浆操作繁琐、常温下采集时间长导致活性损失较大等问题。

为了实现上述目的，本实用新型的实施方式提供如下技术方案：

一种挂小王浆条的王浆框架，包括框架，所述框架两侧均固定安装有支撑条，在两条所述支撑条对应的位置处均设置有台桩，且在每个所述台桩上均设置有卡槽，在对应的两个所述台桩的卡槽之间均通过卡接设置有分隔托板；

在所述框架内侧和若干个所述分隔托板上设置有定位嵌入槽，在两个对应的所述定位嵌入槽之间活动安装有小王浆条支架，所述小王浆条支架均固定安装有两组底部空心的王浆碗，且两组王浆碗错位排列，在每组所述小王浆条支架背面对应所述王浆碗的位置设置有嵌入槽，且在所述嵌入槽内均设置有对应所述王浆碗中心的产卵托架。

作为本实用新型的一种优选方案，所述产卵托架上相间安装有托盘，且位于两组所述产卵托架上托盘之间的距离在组合后与蜂巢之间的距离相等，所述托盘的圆心与所述蜂巢的中心相对应。

作为本实用新型的一种优选方案，所述小王浆条支架两端均设置有异型卡槽，所述小王浆条支架通过异型卡槽顺次卡接在框架和/或分隔托板上的定位嵌入槽内。

作为本实用新型的一种优选方案，所述小王浆条支架背面的中心轴线上固定安装有安装柱。

作为本实用新型的一种优选方案，所述小王浆条支架和所述王浆碗侧面均套设有活动安装在小王浆条支架上的保护套。

本实用新型的实施方式具有如下优点：

本实用新型分成若干小段的小王浆条支架，并且将小王浆条支架活动卡设在框架或分隔托板上，通过将两组产卵托架组合起来设置在蜂巢下面接收王胎，再将产卵托架直接移植至王浆碗的底部，从而直接收集王浆，在获得王浆后直接拆取小王浆条支架进行存储和销售，通过采用组合式的产卵托架，既方便蜂王产卵生物习性，同时不需要蜂农进行割蜡台、取王胎、挖王浆等工作，免去了大量的劳动，提高了蜂王浆生产的工作效率，并且小王浆条支架直接销售后，由消费者自行割蜡台、挖浆并食用，体现出蜂王浆的原生态品质。

附图说明

为了更清楚地说明本实用新型的实施方式或现有技术中的技术方案，下面将对实施方式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图引伸获得其它的实施附图。

本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。

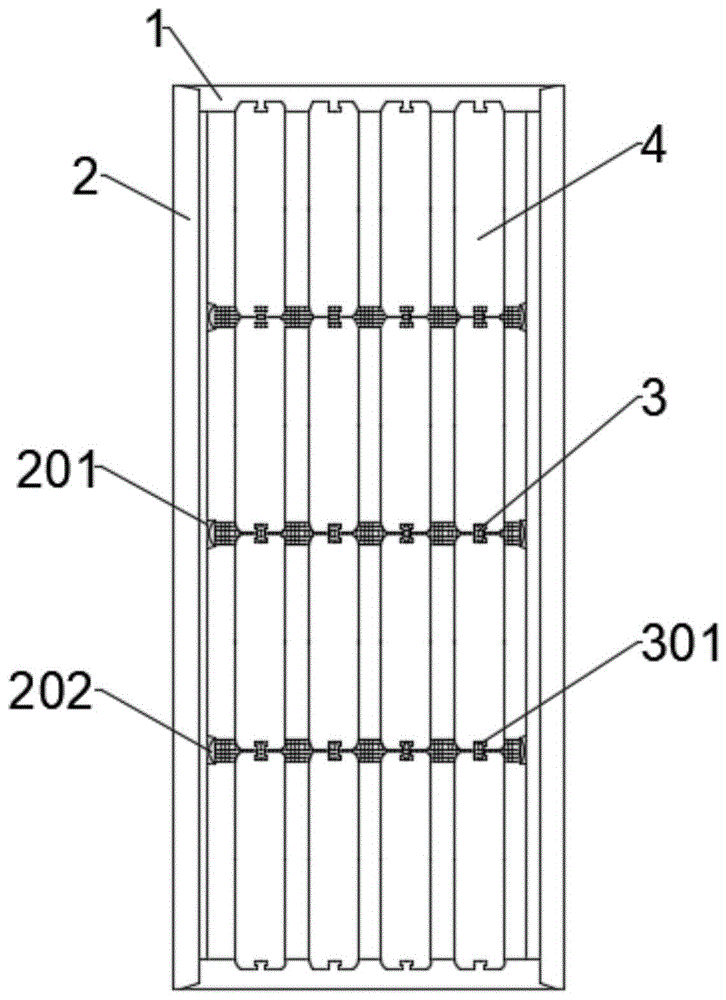

图1为本实用新型实施方式中的整体结构示意图；

图2为本实用新型实施方式中小王浆条支架的结构示意图；

图3为本实用新型实施方式中保护套的结构示意图；

图4为本实用新型实施方式中小王浆条支架背面俯视结构示意图；

图5为本实用新型实施方式中产卵托架的结构示意图；

图中：

1-框架；2-支撑条；3-分隔托板；4-小王浆条支架；5-王浆碗；6-嵌入槽；7-产卵托架；8-托盘；9-异型卡槽；10-安装柱；11-保护套；

201-台桩；202-卡槽；

301-定位嵌入槽。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1至图5所示，本实用新型提供了一种挂小王浆条的王浆框架，其特征在于，包括框架1，所述框架1两侧均固定安装有支撑条2，在两条所述支撑条2对应的位置处均设置有台桩201，且在每个所述台桩201上均设置有卡槽202，在对应的两个所述台桩201的卡槽202之间均通过卡接设置有分隔托板3。

在所述框架1内侧和若干个所述分隔托板3上设置有定位嵌入槽301，在两个对应的所述定位嵌入槽301之间活动安装有小王浆条支架4。

在本实施方式中，框架1和支撑条2构成了架子的基本结构，进一步通过在台桩201上设置卡槽202提高了整体外设结构连接的可靠性。设置的分隔托板3将组成的基本结构划分为若干个独立的空间，便于实际操作中在不同的区域内独立设置小王浆条支架4。

在本实施方式中，通过利用定位嵌入槽301来活动安装支架4，使得支架4的安装方式多变，从而能够真正根据实际的需求来构建架子内部的空间结构，进而适应实际所需。其中，所述小王浆条支架4两端均设置有异型卡槽9，所述小王浆条支架4通过异型卡槽9顺次卡接在框架1和/或分隔托板3上的定位嵌入槽301内。

所述小王浆条支架4均固定安装有两组底部空心的王浆碗5，且两组王浆碗5错位排列，在每组所述小王浆条支架4背面对应所述王浆碗5的位置设置有嵌入槽6，且在所述嵌入槽6内均设置有对应所述王浆碗5中心的产卵托架7，通过王浆碗5的空心与产卵托架7嵌套连接，方便蜂农免移虫取王浆，相邻两个产卵托架7可以依次交错组合成一个更密集的产卵托架7，提高蜂王产卵后的移虫效率。

所述产卵托架7上相间安装有托盘8，且位于两组所述产卵托架7上托盘8之间的距离在组合后与蜂巢之间的距离相等，所述托盘8的圆心与所述蜂巢的中心相对应。相邻两组产卵托架组合成更密集的产卵托架，产卵托架7上托盘8间的距离与两个蜂巢的间距相同，从而使得组合好的两个产卵托架7可以嵌套在蜂巢底部，用于蜂王产卵在产卵托架7上。

在本实施方式中，为了防止蜜蜂在小王浆条支架4和王浆碗5上泌蜡，影响王浆条及王浆碗外表面的美观。如2和图3所示，在所述小王浆条支架4和所述王浆碗5侧面均套设有活动安装在小王浆条支架4上的保护套11，小王浆条支架4在去掉保护套11后可以直接销售，提高产品的美观性，为了便于保护套11的清洁，可以在保护套11表面贴吸一层保护膜，当保护套表面需要清洁时直接撕下保护膜即可。

所述小王浆条支架4背面的中心轴线上固定安装有安装柱10，便于将成品的小王浆条支架4固定在保鲜盒内，防止小王浆条支架4发生倾倒或者侧翻等。而将小王浆条支架4放置在保鲜盒内是为了防止成品王浆长时间暴露在高温环境中导致变质，使得活性成分丧失。

在本实施方式中，将王浆条分成若干小段小王浆条支架4，利用小王浆条支架4两端的异型卡槽与框架或分隔托板连接，蜜蜂在王浆碗里产浆后，从蜂箱里取出王浆框，再把小王浆条支架4从王浆框上取下，将小王浆条支架4放入配套有卡口和支撑垫块的保鲜盒内，放入冰箱冷冻保存，可以直接以原生态的状态进行销售。

小王浆条支架4内部采用组合式产卵托架，既方便蜂王产卵生物习性，同时蜂农不需要进行割蜡台、取王胎、挖王浆等工作，免去了大量的劳动，提高了蜂王浆生产的工作效率。而且小王浆条销售后，由消费者自行割蜡台、挖浆并食用，体现出蜂王浆的原生态品质。

虽然，上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述，但在本实用新型基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
