一种加州鲈鱼饲养用喂食装置的制作方法

本实用新型涉及加州鲈鱼养殖技术领域，具体为一种加州鲈鱼饲养用喂食装置。

背景技术：

现有的加州鲈鱼饲喂时通常采用手动撒料，劳动强度大，而且容易撒料不均导致个体差异较大，加州鲈鱼通常在水面进食，并且在进食时对水体进行曝气会有利于加州鲈鱼的生长，在抛洒饲料时由于部分饲料会浸水下落形成残渣，造成浪费，而且沉入池底腐烂，污染池水。

为解决上述问题，因此我们提出一种加州鲈鱼饲养用喂食装置。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种加州鲈鱼饲养用喂食装置，为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种加州鲈鱼饲养用喂食装置，包括浮台，浮台的内部开设有贯通浮台上下的通槽，通槽内部中间位置固定有隔板，隔板上定轴转动连接有转轴，浮台的上部固定有支撑筒，支撑筒的上端固定有出料筒，出料筒的上端固定有饲料箱，转轴的上端位于出料筒内部，且转轴位于出料筒内部的一端固定有多个叶板，出料筒的侧壁上开设有多个出料口，浮台的内部开设有空腔，空腔内部固定有双轴电机，双轴电机通过锥齿轮组与转轴传动连接，浮台的下部设置有残渣回收机构，浮台上固定有曝气机，曝气机的出气端通过管路与固定在浮台外周壁上的出气管相连通。

优选的，残渣回收机构包括开设在浮台内部的排料通道，排料通道的下端与通槽内部位于隔板下侧的空间相连通，排料通道上端口位于浮台的外周壁上部，且浮台的外周壁上固定有过滤板，过滤板位于排料通道上端口的下侧。

优选的，转轴位于通槽内部隔板下侧的空间内的一段周壁上固定有螺旋叶，通槽的下端口设置有防护罩，防护罩固定在浮台的底面，且转轴的下端位于防护罩的内部。

优选的，空腔的内顶壁上固定有用来控制曝气机启停的按压开关，双轴电机的输出轴端固定有凸轮，且凸轮可与按压开关抵扣接触。

优选的，凸轮为扇形，且其距离双轴电机的输出轴最大的侧边为半圆形，且该半圆形侧边可与按压开关抵扣接触。

与现有技术相比，本实用新型所达到的有益效果是：通过双轴电机带动转轴转动使得叶板将饲料均匀的抛洒出去，省时省力，并且同时实现对饲料残渣的回收，避免沉入池底，节省饲料，有助于保持水质干净，在对鱼群进行饲喂时，控制曝气机实现间断式的对水液进行曝气通氧，避免连续性通氧导致气体过多产生气泡，将饲料冲散，防止跑料，从而有助于加州鲈鱼的进食和生长。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

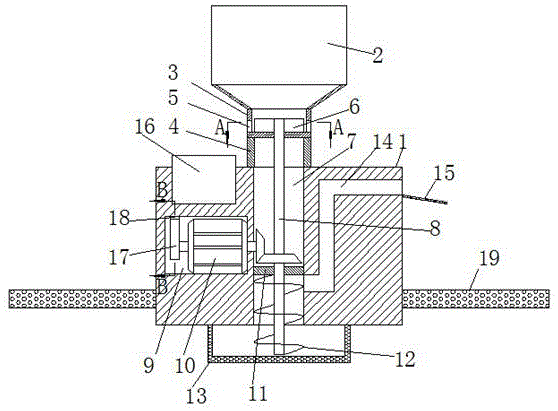

图1是本实用新型一种加州鲈鱼饲养用喂食装置的总装截面结构示意图；

图2是图1中的a-a截面结构示意图；

图3是图1中b-b截面结构示意图一；

图4是图1中b-b截面结构示意图二。

图中：1-浮台；2-饲料箱；3-出料筒；4-支撑筒；5-出料口；6-叶板；7-通槽；8-转轴；9-空腔；10-双轴电机；11-隔板；12-螺旋叶；13-防护罩；14-排料通道；15-过滤板；16-曝气机；17-凸轮；18-按压开关；19-出气管。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例

如图1至图4所示，一种加州鲈鱼饲养用喂食装置，包括浮台1，浮台1的内部开设有贯通浮台1上下的通槽7，通槽7内部中间位置固定有隔板11，隔板11上定轴转动连接有转轴8，浮台1的上部固定有支撑筒4，支撑筒4的上端固定有出料筒3，出料筒3的上端固定有饲料箱2，转轴8的上端位于出料筒3内部，且转轴8位于出料筒3内部的一端固定有多个叶板6，多个叶板6沿转轴8的圆周走向等间隔设置，出料筒3的侧壁上开设有多个出料口5，浮台1的内部开设有空腔9，空腔9内部固定有双轴电机10，双轴电机10通过锥齿轮组与转轴8传动连接，浮台1的下部设置有残渣回收机构，浮台1上固定有曝气机16，曝气机16的出气端通过管路与固定在浮台1外周壁上的出气管19相连通，出气管19的侧壁上开设有多个气孔。

本实施例中，残渣回收机构包括开设在浮台1内部的排料通道14，排料通道14的下端与通槽7内部位于隔板11下侧的空间相连通，排料通道14上端口位于浮台1的外周壁上部，且浮台1的外周壁上固定有过滤板15，过滤板15位于排料通道14上端口的下侧，过滤板15远离浮台1的一端向下倾斜，以便回收的饲料残渣再次抛洒在水面上。

本实施例中，转轴8位于通槽7内部隔板11下侧的空间内的一段周壁上固定有螺旋叶，通槽7的下端口设置有防护罩13，防护罩13固定在浮台1的底面，且转轴8的下端位于防护罩13的内部，防护罩13为镂空状，且其网孔孔径不允许鱼种通过，避免对鱼种产生伤害。

本实施例中，空腔9的内顶壁上固定有用来控制曝气机16启停的按压开关18，双轴电机10的输出轴端固定有凸轮17，且凸轮17可与按压开关18抵扣接触。

本实施例中，凸轮17为扇形，且其距离双轴电机10的输出轴最大的侧边为半圆形，且该半圆形侧边可与按压开关18抵扣接触。

本实用新型的原理及优点：该种加州鲈鱼饲养用喂食装置，在对加州鲈鱼进行喂食时，将饲料倒入饲料筒2内，浮台1的作用能够使得出气管19始终处于鱼池内部液面以下，并可在浮台1上拴上拉绳，避免浮台1跑远不便收回；

饲料装好后，启动双轴电机10，双轴电机10通过锥齿轮组带动转轴8转动，转轴8的转动同步带动叶板6转动，叶板6利用离心力将饲料箱2内部的饲料从出料筒3侧壁上的出料口5甩出，从而实现对加州鲈鱼的抛料饲喂，省时省力，而且抛洒均匀，有助于鱼群均匀生长；

转轴8转动的同时同步带动螺旋叶12转动，将浮台底部的水流向上抽吸，并将浸水后的饲料随水流移动吸入至通槽7内，并经过排料通道14排出至过滤板15上，滤除水液，并在水流冲击下再次抛洒在水面上，从而实现对饲料残渣的回收，避免沉入池底，节省饲料，有助于保持水质干净；

双轴电机10启动后同时带动凸轮17转动，当凸轮17的圆弧边与按压开关18抵扣接触时，此时曝气机16通电工作，并通过出气管19向水中通氧，从而使得鱼群在进食时保持水液曝气，提高氧含量，有助于鱼群的生长，当凸轮17的圆弧边与按压开关18脱离不接触时，此时曝气机16断电不工作，停止向水中通氧，如此循环从而实现间断式的对水液进行曝气通氧，避免连续性通氧导致气体过多产生气泡，将饲料冲散，防止跑料，从而有助于加州鲈鱼的进食，也有利于水体及时溶解氧气，并且使得曝气机16降低能耗，饲喂结束后，通过拉绳将浮台1拉上岸即可，操作简单便捷。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
