一种水产养殖用喂料装置的制作方法

本实用新型涉及水产养殖设备技术领域，具体为一种水产养殖用喂料装置。

背景技术：

水产品是海洋和淡水渔业生产的水产动植物产品及其加工产品的总称，水产食品营养丰富，风味各异，而在水产品养殖的过程中，喂料是必不可少的步骤，目前水产品喂料所使用的装置，在抛洒饲料的时候，饲料抛洒地不够均匀，造成了饲料的浪费，且现有喂料装置的结构不够完善，需要大量的人力进行辅助，使得用户的劳动强度增加，不利于生产养殖的进一步发展。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种水产养殖用喂料装置，解决了喂料装置抛洒不够均匀且结构不够完善的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种水产养殖用喂料装置，包括下料箱，所述下料箱的两侧均开设有槽口，所述下料箱内壁底部的两侧均通过连接块固定连接有送料电机，所述下料箱内壁正面底部和背面底部的两侧均转动连接有伸缩长杆，所述伸缩长杆外侧的相对远离侧均转动连接有传动连接板，所述传动连接板相对面的两侧均通过固定连块固定连接，所述传动连接板相对面远离伸缩长杆的一侧转动连接有伸缩短杆，所述伸缩长杆和伸缩短杆的相对面均固定连接有传送支撑轮，所述伸缩长杆和伸缩短杆相邻靠近的外侧均通过传送皮带传动连接，背面所述传动连接板背面的相对侧均固定连接有弧形伸缩杆，两个弧形伸缩杆的另一端分别固定连接在下料箱两侧的顶部，所述送料电机背面输出轴的外侧通过传送带传动连接在背面伸缩长杆外侧的背面，所述下料箱内壁顶部的中部固定连接有三叉通管，所述三叉通管的顶部贯穿下料箱并延伸至下料箱的顶部，所述三叉通管的顶部连通有绞龙管体，所述绞龙管体右侧转轴的右端固定连接有转动电机，所述转动电机的底部通过连接块固定连接在下料箱顶部的右侧，所述绞龙管体顶部的左侧连通有入料箱。

进一步优选的，所述下料箱底部的四角均固定连接有万向轮。

进一步优选的，所述伸缩长杆的数量为四个，所述伸缩短杆的数量为四个，所述传送支撑轮的数量为八个，所述传送皮带的数量为四个。

进一步优选的，所述传送支撑轮外侧两侧的周长均小于传送支撑轮外侧中部的周长，所述三叉通管底部位于伸缩长杆外侧的正上方。

进一步优选的，所述绞龙管体顶部的右侧安装有电加热片。

进一步优选的，所述入料箱内壁底部的左侧倾斜设计，所述入料箱顶部的左侧连通有入料管。

(三)有益效果

本实用新型提供了一种水产养殖用喂料装置，具备以下有益效果：

(1)该水产养殖用喂料装置操作简单，实用性强，三叉通管、绞龙管体、转动电机和入料箱的使用有利于饲料的储存和输送，电加热片的使用实现了饲料的高温消毒，万向轮有利于装置的移动。

(2)送料电机、伸缩长杆、传动连接板、伸缩短杆、传送支撑轮、传送皮带、弧形伸缩杆和传送带的使用，实现了饲料的均匀抛洒，防止了饲料的浪费，有利于水产生物的正常生长。

附图说明

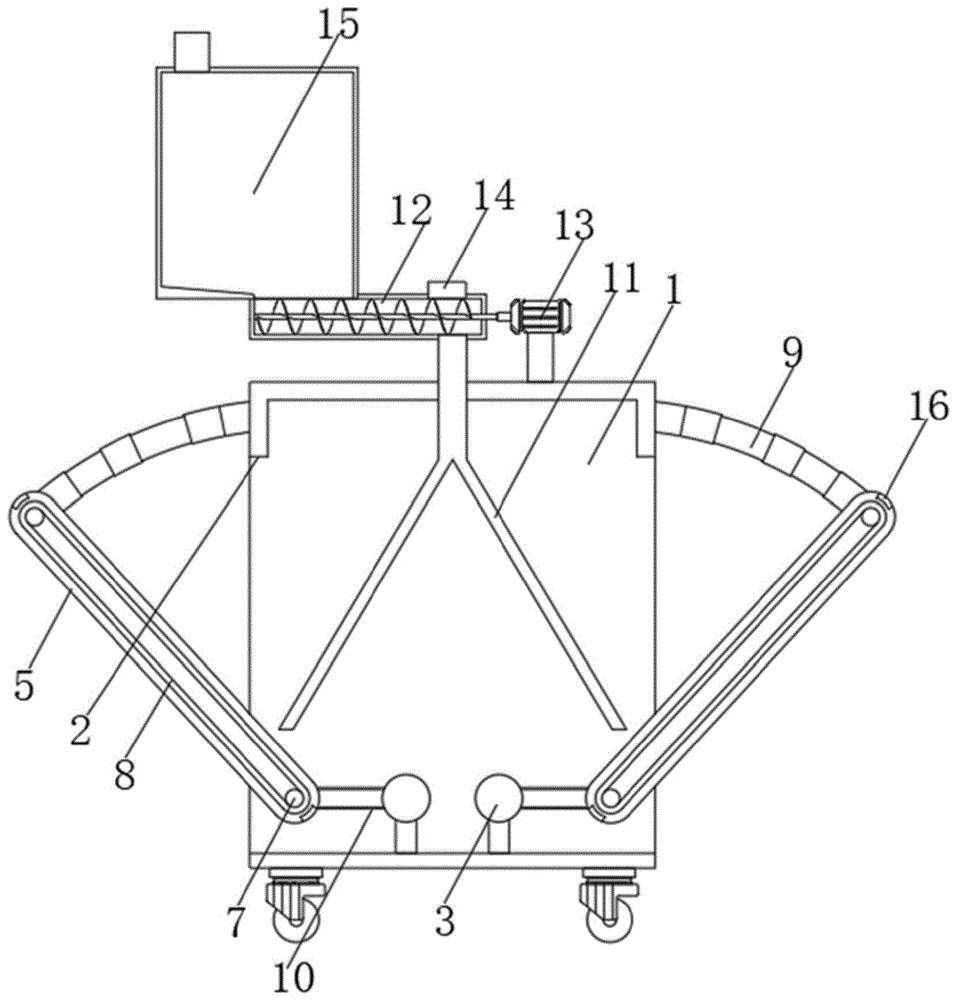

图1为本实用新型正面剖视图；

图2为本实用新型正视图；

图3为本实用新型送料传送带俯面剖视图。

图中：1下料箱、2槽口、3送料电机、4伸缩长杆、5传动连接板、6伸缩短杆、7传送支撑轮、8传送皮带、9弧形伸缩杆、10传送带、11三叉通管、12绞龙管体、13转动电机、14电加热片、15入料箱、16固定连块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种水产养殖用喂料装置，操作简单，实用性强，包括下料箱1，下料箱1底部的四角均固定连接有万向轮，万向轮有利于装置的移动，下料箱1的两侧均开设有槽口2，下料箱1内壁底部的两侧均通过连接块固定连接有送料电机3，下料箱1内壁正面底部和背面底部的两侧均转动连接有伸缩长杆4，伸缩长杆4的数量为四个，伸缩长杆4外侧的相对远离侧均转动连接有传动连接板5，传动连接板5相对面的两侧均通过固定连块16固定连接，传动连接板5相对面远离伸缩长杆4的一侧转动连接有伸缩短杆6，伸缩短杆6的数量为四个，伸缩长杆4和伸缩短杆6的相对面均固定连接有传送支撑轮7，传送支撑轮7的数量为八个，传送支撑轮7外侧两侧的周长均小于传送支撑轮7外侧中部的周长，伸缩长杆4和伸缩短杆6相邻靠近的外侧均通过传送皮带8传动连接，传送皮带8的数量为四个，背面传动连接板5背面的相对侧均固定连接有弧形伸缩杆9，两个弧形伸缩杆9的另一端分别固定连接在下料箱1两侧的顶部，送料电机3背面输出轴的外侧通过传送带10传动连接在背面伸缩长杆4外侧的背面，送料电机3、伸缩长杆4、传动连接板5、伸缩短杆6、传送支撑轮7、传送皮带8、弧形伸缩杆9和传送带10的使用，实现了饲料的均匀抛洒，防止了饲料的浪费，有利于水产生物的正常生长，下料箱1内壁顶部的中部固定连接有三叉通管11，三叉通管11的顶部贯穿下料箱1并延伸至下料箱1的顶部，三叉通管11底部位于伸缩长杆4外侧的正上方，三叉通管11的顶部连通有绞龙管体12，绞龙管体12右侧转轴的右端固定连接有转动电机13，转动电机13的底部通过连接块固定连接在下料箱1顶部的右侧，绞龙管体12顶部的右侧安装有电加热片14，电加热片14的使用实现了饲料的高温消毒，绞龙管体12顶部的左侧连通有入料箱15，入料箱15内壁底部的左侧倾斜设计，入料箱15顶部的左侧连通有入料管，三叉通管11、绞龙管体12、转动电机13和入料箱15的使用有利于饲料的储存和输送。

工作原理：将饲料投放在入料箱15进行储存，将装置推到相邻水产池之间的道路中，打开y2型转动电机13和电加热片14，经过高温消毒的饲料通过绞龙管体12作用排入三叉通管11中，延伸弧形伸缩杆9，使得传动连接板5平行于两侧水产池的水面上，打开y2型送料电机3，由于伸缩长杆4和伸缩短杆6相对紧紧靠近，使得传送支撑轮7紧紧贴合，传送皮带8在送料电机3驱动下进行传动，而三叉通管11中的饲料落在传送皮带8的相互贴合处，在传送皮带8上落满饲料后，收缩伸缩长杆4和伸缩短杆6，传送皮带8贴合处的饲料落入水中，完成饲料的均匀抛洒。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型。
