一种火鸡养殖用鸡苗孵化装置的制作方法

本实用新型涉及火鸡养殖设备领域，具体为一种火鸡养殖用鸡苗孵化装置。

背景技术：

火鸡体型较大，瘦肉出产率高，肉质细嫩，含有较高的蛋白质和极丰富的氨基酸。在与其他禽类肉质的比较中胆固醇含量较低，是营养价值比较高的禽肉,具有较大的经济价值,从而越来越多的进行人工养殖。

人工养殖火鸡时,需要使用到鸡苗孵化装置；现有技术中的孵化装置,体积巨大,移动不便；在使用时,使用不方便,因此,设计一种火鸡养殖用鸡苗孵化装置是很有必要。

技术实现要素：

本实用新型的目的在于提供一种火鸡养殖用鸡苗孵化装置，体积小巧,移动便捷；在使用时,具有良好的温控效果,达到适宜的孵化温度和湿度,从而提高鸡苗的孵化效果；同时,具有良好的储物功能,便于放置鸡苗。

本实用新型的目的可以通过以下技术方案实现：

一种火鸡养殖用鸡苗孵化装置，包括底架、孵化箱、孵化组件、温控组件、箱门、储物组件、移动架和移动滚轮,所述底架的顶部端面通过焊接固定安装有孵化箱,所述孵化箱的内部设置有孵化组件,所述孵化箱的顶部端面设置有温控组件,所述孵化箱的外部一侧设置有储物组件,所述孵化箱的前端端面通过合页固定安装有箱门,所述孵化箱的外部另一侧通过焊接固定安装有移动架,所述底架的底部端面四周均通过螺栓固定安装有移动滚轮；

所述孵化组件包括孵化臂架、孵化底盘、安装卡块、孵蛋槽、导热孔和出雏框,所述孵化臂架分别通过焊接固定安装在孵化箱的内壁两侧,所述孵化臂架之间设置有若干个孵化底盘,所述孵化底盘的两侧端面均固定安装有安装卡块,所述孵化底盘的顶部端面设置有若干个孵蛋槽,所述孵化底盘的底部端面开设有若干个导热孔,所述出雏框安装在孵化箱的内侧底部。

作为本实用新型进一步的方案：所述孵化箱的两侧端面均开设有保温槽,且保温槽的内部贴合安装有保温板。

作为本实用新型进一步的方案：所述孵化臂架的内壁一侧开设有安装卡槽,且安装卡块卡接安装在安装卡槽的内部。

作为本实用新型进一步的方案：所述温控组件包括设备箱、电控器、温控器、电热板、断电警示灯、加湿器和通风孔,所述设备箱固定安装在孵化箱的顶部端面,所述设备箱的内部固定安装有电控器,所述电控器的顶部一端连接安装有断电警示灯,所述电控器的底部一端连接安装有温控器,且温控器位于孵化箱的内侧顶部,所述温控器的底部连接安装有电热板,所述加湿器固定安装在底架的内部中央,所述通风孔开设在孵化箱的底部端面,且通风孔的底部与底架的内部连通。

作为本实用新型进一步的方案：所述箱门的端面中央固定安装有观察窗。

作为本实用新型进一步的方案：所述储物组件包括物料架、承重杆和物料台,所述物料架设置在孵化箱的外部一侧,所述物料架的一侧端面四周均通过焊接固定安装有承重杆,且承重杆的另一端与孵化箱的端面固定连接,所述物料架的另一侧端面通过焊接固定安装有若干个物料台。

本实用新型的有益效果：该火鸡养殖用鸡苗孵化装置，体积小巧,能够便于将孵化装置进行移动,移动便捷,大大提高了使用的方便性；在使用时,通过温控组件和孵化组件能够具有良好的温控效果,达到适宜的孵化温度和湿度,从而提高鸡苗的孵化效果；同时,通过储物组件能够具有良好的储物功能,便于放置鸡苗。

附图说明

为了便于本领域技术人员理解，下面结合附图对本实用新型作进一步的说明。

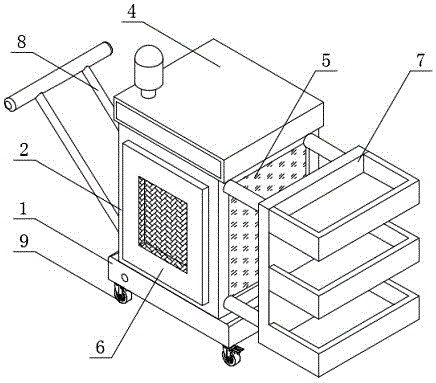

图1为本实用新型整体结构示意图；

图2为本实用新型孵化箱的剖视图；

图3为本实用新型孵化底盘的剖视图；

图中：1、底架；2、孵化箱；3、孵化组件；4、温控组件；5、保温板；6、箱门；7、储物组件；8、移动架；9、移动滚轮；31、孵化臂架；32、孵化底盘；33、安装卡块；34、孵蛋槽；35、导热孔；36、出雏框；41、设备箱；42、电控器；43、温控器；44、电热板；45、断电警示灯；46、加湿器；47、通风孔；71、物料架；72、承重杆；73、物料台。

具体实施方式

下面将结合实施例对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

如图1-3所示，一种火鸡养殖用鸡苗孵化装置，包括底架1、孵化箱2、孵化组件3、温控组件4、箱门6、储物组件7、移动架8和移动滚轮9,底架1的顶部端面通过焊接固定安装有孵化箱2,孵化箱2的两侧端面均开设有保温槽,且保温槽的内部贴合安装有保温板5,具有良好的保温效果；孵化箱2的内部设置有孵化组件3,孵化组件3包括孵化臂架31、孵化底盘32、安装卡块33、孵蛋槽34、导热孔35和出雏框36,孵化臂架31分别通过焊接固定安装在孵化箱2的内壁两侧,孵化臂架31之间设置有若干个孵化底盘32,孵化底盘32的两侧端面均固定安装有安装卡块33,孵化臂架31的内壁一侧开设有安装卡槽,且安装卡块33卡接安装在安装卡槽的内部,安装拆卸方便；孵化底盘32的顶部端面设置有若干个孵蛋槽34,孵化底盘32的底部端面开设有若干个导热孔35,出雏框36安装在孵化箱2的内侧底部；孵化箱2的顶部端面设置有温控组件4,温控组件4包括设备箱41、电控器42、温控器43、电热板44、断电警示灯45、加湿器46和通风孔47,设备箱41固定安装在孵化箱2的顶部端面,设备箱41的内部固定安装有电控器42,电控器42的顶部一端连接安装有断电警示灯45,电控器42的底部一端连接安装有温控器43,且温控器43位于孵化箱2的内侧顶部,温控器43的底部连接安装有电热板44,加湿器46固定安装在底架1的内部中央,通风孔47开设在孵化箱2的底部端面,且通风孔47的底部与底架1的内部连通,具有良好的温控效果；孵化箱2的外部一侧设置有储物组件7,储物组件7包括物料架71、承重杆72和物料台73,物料架71设置在孵化箱2的外部一侧,物料架71的一侧端面四周均通过焊接固定安装有承重杆72,且承重杆72的另一端与孵化箱2的端面固定连接,物料架71的另一侧端面通过焊接固定安装有若干个物料台73,便于储放物品,提高使用的方便性；孵化箱2的前端端面通过合页固定安装有箱门6,箱门6的端面中央固定安装有观察窗,方便观察孵化效果；孵化箱2的外部另一侧通过焊接固定安装有移动架8,底架1的底部端面四周均通过螺栓固定安装有移动滚轮9。

本实用新型的工作原理：使用时，通过推动移动架8，使得底架1能够通过移动滚轮9进行移动，移动便捷，能够便于将该装置移动到合适的使用位置，满足不同的使用需求；将需要孵化的火鸡鸡蛋通过储物组件7进行储放，通过承重杆72能够对物料架71具有良好的支撑效果，将火鸡鸡蛋放置在物料台73的内部，将箱门6打开后，通过孵化组件3将鸡蛋进行储放，拉动孵化底盘32，使得孵化底盘32通过安装卡块33在孵化臂架31的安装卡槽内滑动，从而使得孵化底盘32移动，再将物料台73内部的鸡蛋放置在孵蛋槽34上，将孵化底盘32推回到孵化箱2的内部，通过温控组件4进行孵化，设备箱41内部的电控器42工作，电控器42使得温控器43、电热板44、断电警示灯45、加湿器46工作，电热板44能够对孵化箱2的内部进行加热，加湿器46工作通过通风孔47将湿气输送到孵化箱2的内部，从而能够对孵化箱2的内部进行温度和湿度调节，通过孵化底盘32端面的导热孔35能够便于空气流通，当断电时，通过断电警示灯45能够给出灯光信号，孵化的鸡苗能够放置在出雏框36的内部，孵化箱2的端面两侧均安装有保温板5，能够使得孵化箱2具有良好的保温效果，通过箱门6上的观察窗能够便于观察孵化箱2内部的孵化情况。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
