一种宠物轻薄发光胸背式牵引绳的制作方法

本实用新型涉及宠物用品技术领域，尤其涉及一种宠物轻薄发光胸背式牵引绳。

背景技术：

宠物指人们为了精神目的，而不是为了经济目的而豢养的生物，传统的宠物是指哺乳纲或鸟纲的动物，养着用于玩赏和作伴，实际生活中的宠物包括鱼纲、爬行纲、两栖纲、昆虫，甚至植物，用于观赏、作伴、舒缓人们的精神压力。

宠物在跟随主人外出时，一般都需要在宠物的身上穿着胸背带，从而方便主人对宠物进行牵引，有时候主人也会解掉牵引绳使宠物进行放松，但现有的胸背带不具有发光功能，从而在黑夜时无法使主人清晰的观察宠物的位置，从而容易造成宠物的丢失。

因此，有必要提供一种宠物轻薄发光胸背式牵引绳解决上述技术问题。

技术实现要素：

本实用新型提供一种宠物轻薄发光胸背式牵引绳，解决了黑夜无法清晰的观察宠物的位置的问题。

为解决上述技术问题，本实用新型提供的宠物轻薄发光胸背式牵引绳，包括：胸背带，所述胸背带上固定连接有固定带，所述固定带上固定连接有下魔术贴，并且固定带的一端转动连接有转动环，所述胸背带上固定连接有插接头，并且胸背带上固定连接有调节扣，所述调节扣的内部滑动连接有调节带，所述调节带的一端滑动连接有插接座，所述转动环上滑动连接有金属卡扣，所述金属卡扣的一端滑动连接有牵引绳，所述下魔术贴上设置有上魔术贴，所述上魔术贴上固定连接有驱动电源，所述驱动电源上设置有发光体，所述发光体上固定连接有电源线，所述驱动电源上设置有插接口。

优选的，所述插接口与所述电源线的一端相适配。

优选的，所述固定带的一端与所述胸背带固定连接。

优选的，所述调节带位于所述胸背带和所述固定带之间，并且调节带与所述胸背带和所述固定带滑动连接。

优选的，所述插接头与所述插接座相适配。

优选的，所述驱动电源上设置有控制开关。

优选的，所述发光体具有流光性能。

与相关技术相比较，本实用新型提供的宠物轻薄发光胸背式牵引绳具有如下有益效果：

本实用新型提供一种宠物轻薄发光胸背式牵引绳，通过下魔术贴和上魔术贴可以使发光体和胸背带快速固定与分离，从而在不使用发光体时胸背带便是一款普通的胸背，使用发光体时，可以使宠物的主人在黑夜中看清宠物的位置，避免宠物的丢失，并且可以使驱车的路人及时的发现宠物，避免因灯光不足导致无法进行发现宠物导致的车祸，还可以使过路的行人及时的发现宠物，避免宠物的突然出现使行人受到惊吓。

附图说明

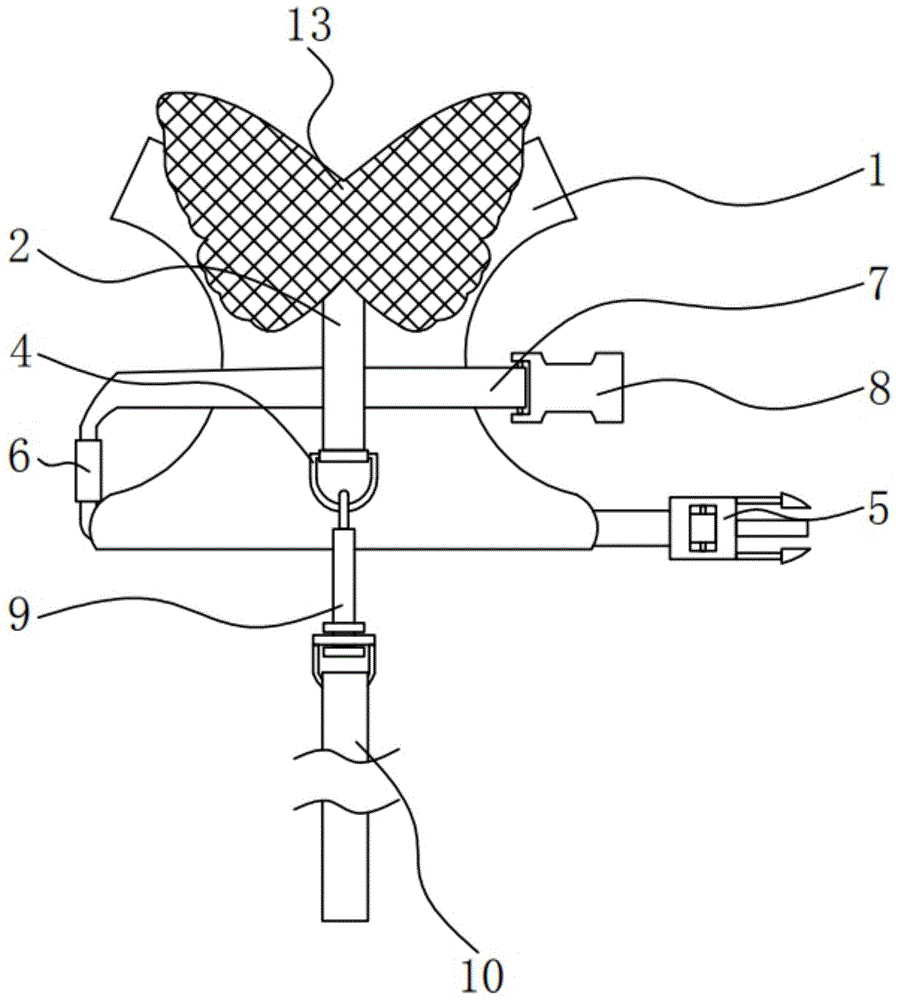

图1为本实用新型提供的宠物轻薄发光胸背式牵引绳的一种较佳实施例的结构示意图；

图2为图1所示的胸背带的正视图；

图3为图1所示的发光体的后视图；

图4为图1所示的驱动电源的俯视图；

图5为图1所示的金属卡扣的整体结构示意图；

图6为图3所示的驱动电源的后视图。

图中标号：1、胸背带，2、固定带，3、下魔术贴，4、转动环，5、插接头，6、调节扣，7、调节带，8、插接座，9、金属卡扣，10、牵引绳，11、上魔术贴，12、驱动电源，13、发光体，14、电源线，15、插接口。

具体实施方式

下面结合附图和实施方式对本实用新型作进一步说明。

请结合参阅图1、图2、图3、图4和图5，其中，图1为本实用新型提供的宠物轻薄发光胸背式牵引绳的一种较佳实施例的结构示意图；图2为图1所示的胸背带的正视图；图3为图1所示的发光体的后视图；图4为图1所示的驱动电源的俯视图；图5为图1所示的金属卡扣的整体结构示意图。

一种宠物轻薄发光胸背式牵引绳包括：胸背带1，所述胸背带1上固定连接有固定带2，所述固定带2上固定连接有下魔术贴3，并且固定带2的一端转动连接有转动环4，所述胸背带1上固定连接有插接头5，并且胸背带1上固定连接有调节扣6，所述调节扣6的内部滑动连接有调节带7，所述调节带7的一端滑动连接有插接座8，所述转动环4上滑动连接有金属卡扣9，所述金属卡扣9的一端滑动连接有牵引绳10，所述下魔术贴3上设置有上魔术贴11，所述上魔术贴11上固定连接有驱动电源12，所述驱动电源12上设置有发光体13，所述发光体13上固定连接有电源线14，所述驱动电源12上设置有插接口15。

发光体13发光方式为el电致发光原理通过丝网印刷技术丝印在薄膜载体上，与传统led发光产品不同，其具有柔软，可拉伸，超薄，等特性，可印刷成任意图案发光；

发光体13具有五种发光模式，第一种常亮模式，第二种慢闪模式，第三种快闪模式，第四种动态流光模式，第五种声控模式。

优选的，所述发光体具有流光性能。使其具有更好的观赏美观性。

发光体13背面驱动电源12与胸背带1的固定方式分两种一种是使用魔术贴来固定在胸背带1上，另一种是使用别针来固定在胸背带1上，驱动电源12上设置有旋转开关，旋转开关是用来调节声控灵敏度的。

所述插接口15与所述电源线14的一端相适配。

电源线14采用超薄软性线。

所述固定带2的一端与所述胸背带1固定连接。

所述调节带7位于所述胸背带1和所述固定带2之间，并且调节带7与所述胸背带1和所述固定带2滑动连接。

所述插接头5与所述插接座8相适配。

胸背带1大小可调，并且胸背带1的背面采用一整块布，使其具有更好的包裹性与固定性，使正面的发光体13不容易位移。

所述驱动电源12上设置有控制开关。

控制开关为隐藏式开关按钮，按钮面与发光体背面eva泡棉粘合，

驱动电源12分7号电池供电或者锂电池供电。

发光体13背面采用eva泡沫材料贴合发光体背面，电源线从eva泡棉材料中穿出。

本实用新型提供的宠物轻薄发光胸背式牵引绳的工作原理如下：

按动驱动电源12上的控制开关，使驱动电源12内部的电通过电源线14为发光体13提供电源，从而使发光体13亮起，通过金属卡扣9可以使胸背带1和牵引绳10快速分离和组装。

与相关技术相比较，本实用新型提供的宠物轻薄发光胸背式牵引绳具有如下有益效果：

通过下魔术贴3和上魔术贴11可以使发光体13和胸背带1快速固定与分离，从而在不使用发光体13时胸背带便是一款普通的胸背，使用发光体13时，可以使宠物的主人在黑夜中看清宠物的位置，避免宠物的丢失，并且可以使驱车的路人及时的发现宠物，避免因灯光不足导致无法进行发现宠物导致的车祸，还可以使过路的行人及时的发现宠物，避免宠物的突然出现使行人受到惊吓。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
