宠物项圈的制作方法

本实用新型涉及宠物用品领域，特别是涉及一种宠物项圈。

背景技术：

随着人们生活水平的提高，越来越多的人开始养宠物，宠物项圈被大量应用，现有的宠物项圈大多是采用锁扣和调节孔的方式进行连接，锁扣容易扎伤宠物，而且，也不方便调节尺寸，因此，亟需提出一种方便使用的新型宠物项圈。

技术实现要素：

针对上述问题，本实用新型提供了一种宠物项圈，具有连接稳固、调节方便、可有效驱虫的优点。

本实用新型的技术方案是：

一种宠物项圈，包括项圈本体，所述项圈本体的一侧沿其长度方向依次设有若干楔形的固定齿，所述固定齿的楔形端面的两侧分别斜向开设有缺口，使得固定齿的顶部宽度小于其底部宽度；所述项圈本体的另一侧沿其长度方向设有凸起，所述凸起的宽度小于项圈本体的宽度；所述项圈本体的首端设有固定头，所述固定头上设有供项圈本体的尾端穿过的固定孔，所述固定孔的底面为斜面，所述固定孔的底面的较高侧朝向项圈本体，所述固定孔的底面的最高点与项圈本体的顶部之间的距离大于凸起的顶部与项圈本体的顶部之间的距离，使得凸起的顶部与固定孔的底面之间形成与固定齿配合的台阶。

上述技术方案的工作原理如下：

在项圈本体的背侧设置凸起，可使得项圈本体与固定孔卡接的更加紧固，提高连接稳定性，并在固定齿的顶部两侧开设缺口，使得项圈本体穿入固定孔内后，项圈本体与固定孔的四角处均具有空隙，解脱项圈时，可满足项圈本体做适当旋转，更加方便将项圈本体抽出固定孔，使得项圈的使用更加方便。

在进一步的技术方案中，所述项圈本体的侧部设有安装槽，所述安装槽内设有驱虫块，所述驱虫块的内部设有容纳腔，所述容纳腔内填充有驱虫材料，所述驱虫块的朝向安装槽外部的一侧设有连通容纳腔的透气孔，在安装槽内安装驱虫块(驱虫块与安装槽过盈配合)，驱虫块内的驱虫材料散发的气味，通过透气孔排出，可起到有效的驱虫效果，由于单个驱虫块内的驱虫材料有限，为保证驱虫效果，可在项圈本体上开设多个安装槽，当驱虫块内的驱虫材料失效后，取下更换新的驱虫块即可。

在进一步的技术方案中，所述安装槽的内壁上沿其周向设有卡环，所述驱虫块的外壁上设有与卡环配合的卡槽，通过卡环和卡槽的配合，可提高驱虫块与安装槽的连接稳定性。

在进一步的技术方案中，所述项圈本体为柔性防水材料，在宠物洗浴和浸水时，仍可正常使用。

在进一步的技术方案中，所述项圈本体的表面光滑度为ra6.3-ra12.5，项圈本体的表面粗糙，可提高摩擦抓力。

在进一步的技术方案中，所述项圈本体的尾端的厚度小于项圈本体的其余部位的厚度，更加方便项圈本体的尾端插入固定孔内。

在进一步的技术方案中，所述项圈本体的设有固定齿的一侧与其设有凸起的一侧通过预制断点连接，在使用之间，在封装时，可将项圈本体卷曲，占用空间小，方便装运，使用时，直接扯断预制断点即可。

本实用新型的有益效果是：

1、本实用新型在项圈本体的背侧设置凸起，可使得项圈本体与固定孔卡接的更加紧固，提高连接稳定性，并在固定齿的顶部两侧开设缺口，使得项圈本体穿入固定孔内后，项圈本体与固定孔的四角处均具有空隙，解脱项圈时，可满足项圈本体做适当旋转，更加方便将项圈本体抽出固定孔，使得项圈的使用更加方便。

2、在安装槽内安装驱虫块，驱虫块内的驱虫材料散发的气味，通过透气孔排出，可起到有效的驱虫效果。

3、通过卡环和卡槽的配合，可提高驱虫块与安装槽的连接稳定性。

4、项圈本体为柔性防水材料，在宠物洗浴和浸水时，仍可正常使用。

5、项圈本体的表面粗糙，可提高摩擦抓力。

6、项圈本体的尾端的厚度小于项圈本体的其余部位的厚度，更加方便项圈本体的尾端插入固定孔内。

7、项圈本体的背侧和内侧之间通过预制断点连接，在使用之间，在封装时，可将项圈本体卷曲，占用空间小，方便装运，使用时，直接扯断预制断点即可。

附图说明

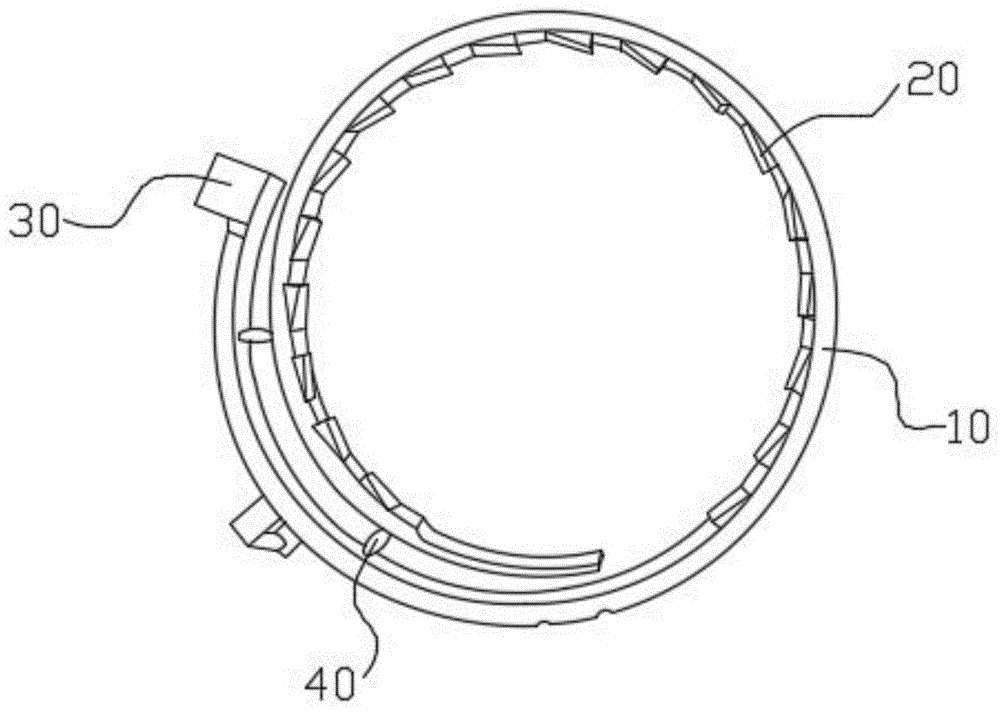

图1是本实用新型实施例所述宠物项圈的结构示意图一；

图2是本实用新型实施例所述宠物项圈首端的结构示意图；

图3是本实用新型实施例所述项圈本体的内侧的结构示意图；

图4是图2中a-a方向的剖视图；

图5是本实用新型实施例所述宠物项圈的结构示意图二；

图6是图5中b-b方向的剖视图；

图7是本实用新型实施例所述驱虫块的结构示意图。

附图标记说明：

10、项圈本体；11、安装槽；12、卡环；13、驱虫块；14、卡槽；20、固定齿；21、缺口；30、固定头；31、固定孔；40、预制断点；50、凸起。

具体实施方式

下面结合附图对本实用新型的实施例作进一步说明。

实施例：

如图1-图4所示，一种宠物项圈，包括项圈本体10，项圈本体10的一侧沿其长度方向依次设有若干楔形的固定齿20，固定齿20的楔形端面的两侧分别斜向开设有缺口21，使得固定齿20的顶部宽度小于其底部宽度；项圈本体10的另一侧沿其长度方向设有凸起50，凸起50的宽度小于项圈本体10的宽度；项圈本体10的首端设有固定头30，固定头30上设有供项圈本体10的尾端穿过的固定孔31，固定孔31的底面为斜面，固定孔31的底面的较高侧朝向项圈本体10，固定孔31的底面的最高点与项圈本体10的顶部之间的距离大于凸起50的顶部与项圈本体10的顶部之间的距离，使得凸起50的顶部与固定孔31的底面之间形成与固定齿20配合的台阶。

上述技术方案的工作原理如下：

在项圈本体10的背侧设置凸起50，可使得项圈本体10与固定孔31卡接的更加紧固，提高连接稳定性，并在固定齿20的顶部两侧开设缺口21，使得项圈本体10穿入固定孔31内后，项圈本体10与固定孔31的四角处均具有空隙，解脱项圈时，可满足项圈本体10做适当旋转，更加方便将项圈本体10抽出固定孔31，使得项圈的使用更加方便。

在另外一个实施例中，如图5所示，项圈本体10的侧部设有安装槽11，安装槽11内设有驱虫块13，驱虫块13的内部设有容纳腔，容纳腔内填充有驱虫材料，驱虫块13的朝向安装槽11外部的一侧设有连通容纳腔的透气孔，在安装槽11内安装驱虫块13(驱虫块13与安装槽11过盈配合)，驱虫块13内的驱虫材料散发的气味，通过透气孔排出，可起到有效的驱虫效果，由于单个驱虫块13内的驱虫材料有限，为保证驱虫效果，可在项圈本体10上开设多个安装槽11，当驱虫块13内的驱虫材料失效后，取下更换新的驱虫块13即可。

在另外一个实施例中，如图6和图7所示，安装槽11的内壁上沿其周向设有卡环12，驱虫块13的外壁上设有与卡环12配合的卡槽14，通过卡环12和卡槽14的配合，可提高驱虫块13与安装槽11的连接稳定性。

在另外一个实施例中，项圈本体10为柔性防水材料，在宠物洗浴和浸水时，仍可正常使用。

在另外一个实施例中，项圈本体10的表面光滑度为ra6.3-ra12.5，项圈本体10的表面粗糙，可提高摩擦抓力。

在另外一个实施例中，如图5所示，项圈本体10的尾端的厚度小于项圈本体10的其余部位的厚度，更加方便项圈本体10的尾端插入固定孔31内。

在另外一个实施例中，如图5所示，项圈本体10的设有固定齿20的一侧与其设有凸起50的一侧通过预制断点40连接，在使用之间，在封装时，可将项圈本体10卷曲，占用空间小，方便装运，使用时，直接扯断预制断点40即可。

以上所述实施例仅表达了本实用新型的具体实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
