猫牛奶浴洗澡机的制作方法

本实用新型涉及卫浴技术领域，具体设计一种猫牛奶浴洗澡机。

背景技术：

随着越来越多的人喜欢饲养猫，人们在猫身上倾注了很多的关爱与呵护，社会上对猫护理的需求也越来越多，宠物护理店、宠物医院开始普遍出现。猫在宠物护理店内可以进行常规的猫护理，例如洗澡。牛奶浴作为一种时尚的洗浴方式而广受欢迎，它不用加牛奶就可以将普通的水转换成乳白色的纳米高含氧水。牛奶浴的原理就是利用水分子碰撞和超高频磁波切割，使水分子与微气泡接近纳米化，产生负离子、磁化水以及降低水中的氯成分；由于接近纳米化，负离子、水分子因此能够迅速渗透肌肤毛细孔，除去老旧角质，进行深层清洁。

名称为《牛奶浴机》(授权公告号：cn206110255u)的中国专利公开了以下技术方案：由机体、控制面板、进水口、出水口、散热口及福马轮构成，机体前端安装一进水口、一出水口，机体上端设置一控制面板，机体左右两侧均设置一散热口，机体安装在底盘上，电机右侧安装压力罐、压力罐右侧安装一开关电源模块，压力罐顶端安装一自动排气阀、一压力传感器，进水口一端通过管道与气液混合装置相连，进水口另外一端通过管道与外接的进水管相连，其中进水口与气液混合装置之间安装有磁化净水器，进水口、出水口均采用快速接口方式与进水管、出水管相连，进水管末端连接一微型抽水泵。水流通过微型抽水泵进入到进水管中，随后进入进入气液混合装置中，装置中的空气和水在其中混合后进入压力罐中，在一定的压强下，水分子被打散，通过压力罐上外接的水管到出水口，并经外接花洒流出，从花洒中流出的水呈牛奶状，起到清洁杀菌、养护肌肤的作用。但是上述结构中，空气是通过自然吸气的方式进入气液混合装置中的，刚开始的时候，气液混合装置中水少、空气多，压强大，水分子可以被打散，从花洒出来的水呈奶白色；但是随着时间的推移，气液混合装置中水逐渐增多，空气逐渐变少，压强减小，水分子不能充分被打散，从花洒流出的水就是普通的清水，这时只能关机，待气液混合装置中水排出、足够的空气进入之后在重新启动，才能有奶白色的水流出，给使用者带来极大的不便。

技术实现要素：

本实用新型的目的是提供一种能够连续地产生奶白色水的猫牛奶浴洗澡机。

为了实现上述目的，本实用新型采用的技术方案为：一种猫牛奶浴洗澡机，底板上罩设有罩壳，罩壳内设置有储水桶，底板上固定有增压罐，储水桶和增压罐之间的管路上设置有增压泵，增压罐上连接有进气管，进气管上设置有充气泵，充气泵泵送空气进入增压罐内并与增压泵泵送的水混合后由花洒喷出。

与现有技术相比，省去了气液混合装置，直接在增压罐内将水和空气混合，大大节省了成本，更重要的是在增压罐进气管上增加了一个充气泵，以保证增压罐内有足够的空气将水分子打散，保证有持续不断的奶白色水从花洒中流出。

附图说明

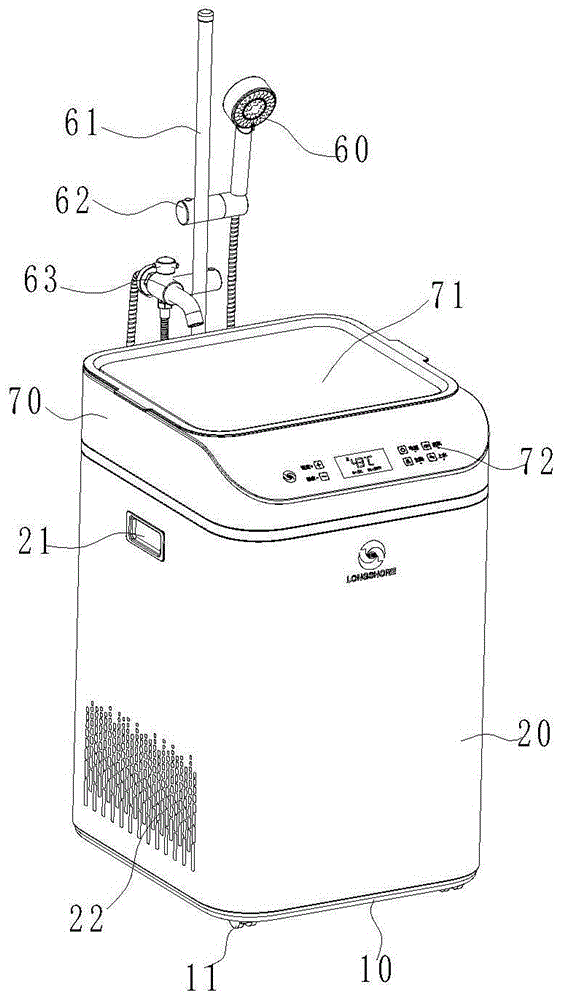

图1、图2为猫牛奶浴洗澡机的整体结构示意图；

图3为猫牛奶浴洗澡机内部结构示意图；

图4为猫牛奶浴洗澡机原理图。

具体实施方式

参阅图1-图4，一种猫牛奶浴洗澡机，底板10上罩设有罩壳20，罩壳20内设置有储水桶30，底板10上固定有增压罐40，储水桶30和增压罐40之间的管路上设置有增压泵50，增压罐40上连接有进气管41，进气管41上设置有充气泵42，充气泵42泵送空气进入增压罐40内并与增压泵50泵送的水混合后由花洒60喷出。储水桶30中装有水，增压泵50将储水桶30中的水泵送至增压罐40内，充气泵42将空气泵送至增压罐40内，水和空气在增压罐40内混合后水分子被打散，从花洒60中流出的水即为奶白色的水。与现有技术相比，省去了气液混合装置，直接在增压罐40内将水和空气混合，大大节省了成本，更重要的是在增压罐40进气管上增加了一个充气泵42，以保证增压罐40内有足够的空气将水分子打散，保证有持续不断的奶白色水从花洒60中流出。

优选的，所述的进气管41设置在增压罐40顶部位置处，增压罐40顶部向罐内凸伸设置有水压传感器43，水压传感器43检测增压罐40内的水压力信号并将该信号传送给控制单元，控制单元控制充气泵42的启停。在刚开始的时候，增压罐40内没有水，空气充满了整个增压罐40内，这时向增压罐40内泵送水，因为罐内有足够的空气，所以充气泵42不需要工作，增压罐40内的水分子也可以被打散呈奶白色，随着时间的推移，大概5分钟左右，增压罐40内的水逐渐增多、气体逐渐减少，水压传感器43检测到增压罐40内的水压低于设定值，控制单元便控制充气泵42动作向增压罐40泵送气体，使得增压罐40内的气体增多，压力增大，水分子仍可以被打散，从花洒60中流出的水仍为奶白色，也就是说充气泵42不是持续不间断工作的，而是根据增压罐40内的水压间断性的工作的，从而保证从花洒60中流出的水时持续的奶白色水。

增压罐40的顶部向罐内凸伸设置有臭氧灯44对增压罐40中的水进行杀菌消毒，与增压泵50连接的出水管45和与花洒60连接的出水管45均连接在在增压罐40底部位置处，这样水是从罐底缓缓进入，也是从罐底流出的。

进一步的，储水桶30呈圆柱形桶体状，桶体的顶部设置有注水管31，桶体的底部设置有水温传感器32和加热盘33，管路从桶体的底部位置引出后与增压泵50相连。注水管31可以直接与家里的水管相接，接入的水可以使热水也可以是冷水，如果是热水的话就直接洗就可以，如果是冷水的话，可以通过桶底自带的加热盘33加热后再洗。

为了更方便的洗浴，罩壳20的下端坐落在底板10上、上端呈敞口状，罩壳20上端筒口处设置有控制箱70，控制箱70的中部设置有洗浴盆71，控制箱70的前部还设置有控制面板72。储水桶30、增压罐40以及增压泵50都在罩壳20内部，从外观上看美观大方，将猫、狗等小动物放在洗浴盆71内洗澡，也可以接水用于洗脸，洗头发，用途多样化，使用起来也很方便。进一步的，罩壳20固定有支撑杆61，花洒60安装在支撑杆61上的支撑座62上，支撑杆61上还设置有水龙头63。

罩壳20的两侧外部邻近上端位置处设置有两个把手21方便移动、两侧外部下部位置处设置有通气孔22，罩壳20的内外侧是相同的，这样充气泵42才能从外接抽气，罩壳20的后侧开设有两个通孔，注水管31和出水管45分别自两个通孔中引出。

底板10的四个角部位置处各设置了一个福马轮11，这里的猫牛奶浴洗澡机是移动式，可以方便的移动到各个地方，适用于宠物店或家庭。
