一种夏南牛养殖护理装置的制作方法

本实用新型涉及夏南牛养殖技术领域，具体为一种夏南牛养殖护理装置。

背景技术：

夏南牛是以法国夏洛来牛为父本，以南阳牛为母本，采用杂交创新、横交固定和自群繁育三个阶段、开放式育种方法培育而成的肉用牛新品种。夏南牛含夏洛来牛血37.5％，含南阳牛血62.5％。育成于河南省泌阳县，是中国第一个具有自主知识产权的肉用牛品种。

夏南牛在养殖的过程中，为了确保夏南牛能够健康的生长，需要经常对夏南牛身体进行清洗，去除夏南牛身体表面的污垢，以减少细菌病毒的滋生，但是现有的清洗方式人采用人工手持水管的冲洗方式，较为麻烦，浪费时间。

为解决上述问题，本实用新型提出一种夏南牛养殖护理装置。

技术实现要素：

本实用新型的目的在于提供一种夏南牛养殖护理装置，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种夏南牛养殖护理装置，包括支撑板和冲洗通道；

所述支撑板顶部左右两侧均通过螺栓固定安装有上水泵，两组所述上水泵相互远离的一侧面中部均固定连接有上水管，两组所述上水泵顶端中部均通过螺丝固定安装有开关，两组所述开关上均连接有电源线，所述支撑板顶端中部固定焊接有冲洗通道，所述冲洗通道左右两侧内部开设有上水腔，所述冲洗通道内壁上螺纹连接有扇形喷头。

作为本实用新型的一种优选实施方式，所述扇形喷头内腔与上水腔内腔连通。

作为本实用新型的一种优选实施方式，两组所述上水泵顶部与两组上水腔底部均固定连接有连接管。

作为本实用新型的一种优选实施方式，所述支撑板顶端中部开设有集水槽，所述集水槽位于冲洗通道内腔底部。

作为本实用新型的一种优选实施方式，两组所述电源线分别与两组上水泵电性连接，两组所述开关分别与两组上水泵串联。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型一种夏南牛养殖护理装置，通过开关控制上水泵工作，上水泵通过上水管将外部水源内的水输送到连接管内，连接管内腔的水进入上水腔内腔，上水腔内腔的水通过扇形喷头喷出，使夏南牛穿过清洗通道内腔，使扇形喷头喷出的水喷出到夏南牛身体表面，进而可以对夏南牛身体表面的污垢进行冲洗，确保了夏南牛身体表面的干净，降低了细菌和病毒的滋生，且提高了夏南牛身体冲洗的速度。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

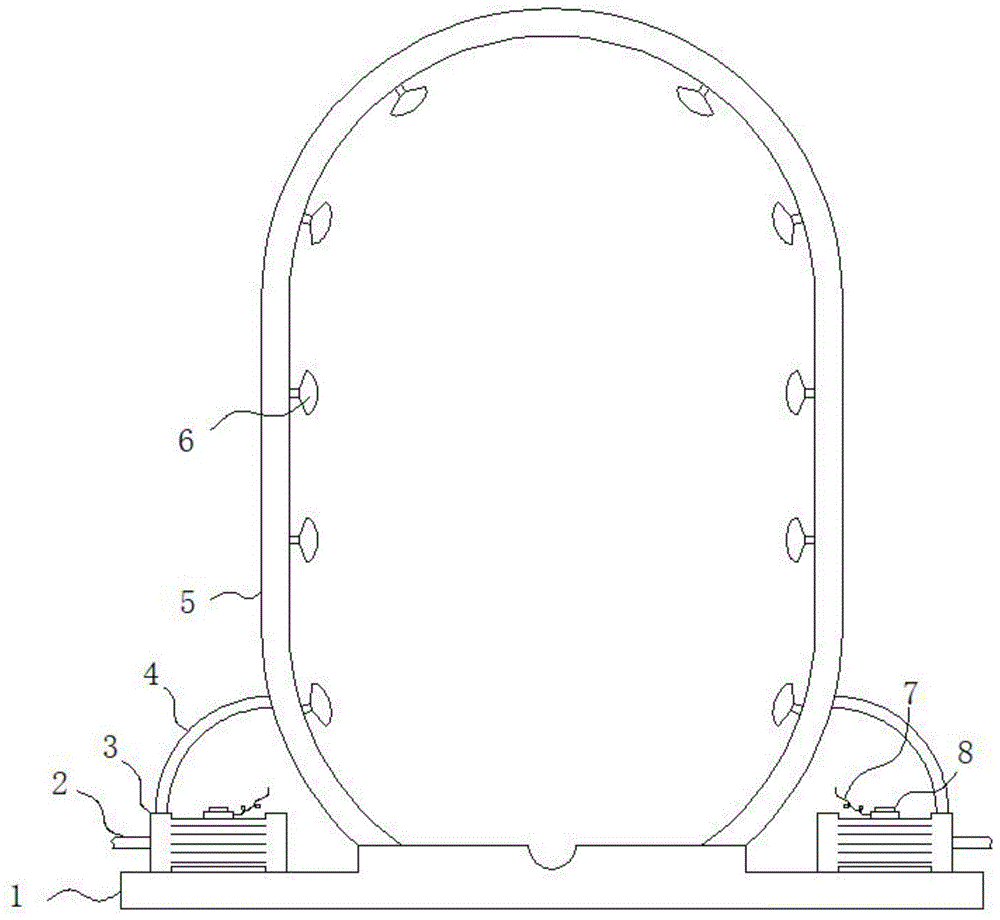

图1为本实用新型一种夏南牛养殖护理装置的前视图；

图2为本实用新型一种夏南牛养殖护理装置的前视剖面图。

图中：支撑板1、上水管2、上水泵3、连接管4、冲洗通道5、扇形喷头6、电源线7、开关8、集水槽9、上水腔10。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置；本实用新型中提供的用电器的型号仅供参考，对于本领域的普通技术人员而言，可以根据实际使用情况更换功能相同的不同型号用电器，对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-2，本实用新型提供一种技术方案：一种夏南牛养殖护理装置，包括支撑板1和冲洗通道5；

所述支撑板1顶部左右两侧均通过螺栓固定安装有上水泵3，两组所述上水泵3相互远离的一侧面中部均固定连接有上水管2，两组所述上水泵3顶端中部均通过螺丝固定安装有开关8，两组所述开关8上均连接有电源线7，所述支撑板1顶端中部固定焊接有冲洗通道5，所述冲洗通道5左右两侧内部开设有上水腔10，所述冲洗通道5内壁上螺纹连接有扇形喷头6。

本实施例中(请参阅图1)，通过上水泵3、支撑板1和清洗通道5的设置，通过开关8控制上水泵3工作，上水泵3通过上水管2将外部水源内的水输送到连接管4内，连接管4内腔的水进入上水腔10内腔，上水腔10内腔的水通过扇形喷头6喷出，使夏南牛穿过清洗通道5内腔，使扇形喷头6喷出的水喷出到夏南牛身体表面，进而可以对夏南牛身体表面的污垢进行冲洗，确保了夏南牛身体表面的干净，降低了细菌和病毒的滋生。

其中，所述扇形喷头6内腔与上水腔10内腔连通。

本实施例中(请参阅图1)，通过扇形喷头6的设置，扇形喷头6将水呈扇形喷出，进而使得水可以更加全面的对夏南牛身体表面进行冲洗。

其中，两组所述上水泵3顶部与两组上水腔10底部均固定连接有连接管4。

本实施例中(请参阅图1)，通过连接管4的设置，上水泵3通过上水管2抽取的水通过连接管4传输至上水腔10内腔。

其中，所述支撑板1顶端中部开设有集水槽9，所述集水槽9位于冲洗通道5内腔底部。

本实施例中(请参阅图1)，通过集水槽9的设置，冲洗过夏南牛的水集中到集水槽9内排出。

其中，两组所述电源线7分别与两组上水泵3电性连接，两组所述开关8分别与两组上水泵3串联。

需要说明的是，本实用新型为一种夏南牛养殖护理装置，包括支撑板1、上水管2、上水泵3、连接管4、冲洗通道5、扇形喷头6、电源线7、开关8、集水槽9、上水腔10，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

工作原理，将本装置安装于牛舍出口处，将电源线7连接至外部电源，将上水管2连接至外部水源，通过开关8控制上水泵3工作，上水泵3通过上水管2将外部水源内的水输送到连接管4内，连接管4内腔的水进入上水腔10内腔，上水腔10内腔的水通过扇形喷头6喷出，使夏南牛穿过清洗通道5内腔，使扇形喷头6喷出的水喷出到夏南牛身体表面，进而可以对夏南牛身体表面的污垢进行冲洗，确保了夏南牛身体表面的干净，降低了细菌和病毒的滋生。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
