一种养猪场用饮水装置的制作方法

发布者:大鱼知产 点击: 发布时间:2021-04-01
一种养猪场用饮水装置的制作方法

本实用新型涉及生态养殖技术领域,具体为一种养猪场用饮水装置。



背景技术:

养猪业是我国农业中的重要产业,也是特色产业,更是农民增收的重要组成部分,对保障肉食品安全供应有重要作用,我国养猪业正由传统养猪业向现代养猪业转变,无论是养殖模式、区域布局还是生产方式、生产能力都在发生显著变化,饮水问题是生猪养殖的一项重要内容。

在生猪养殖中,一般通过对水槽内防水,使生猪进行饮用水的喂养,但是在实际使用过程中,水槽内的水由于不同的生猪进行同时引用,易发生交叉感染,相对不够卫生,且供水槽需人工进行加水,相对费时费力,为此我们提出一种养猪场用饮水装置来解决上述问题。



技术实现要素:

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种养猪场用饮水装置,具备不易发生交叉感染,相对较为卫生,且装置水源自动排除,解放了人力,在降低人工成本等优点,解决了水槽内的水由于不同的生猪进行同时引用,易发生交叉感染,相对不够卫生,且供水槽需人工进行加水,相对费时费力的问题。

(二)技术方案

为实现上述不易发生交叉感染,相对较为卫生,且装置水源自动排除,解放了人力,在降低人工成本的目的,本实用新型提供如下技术方案:一种养猪场用饮水装置,包括饮水箱,所述饮水箱的内部固定安装有安装水箱,所述安装水箱的正面固定安装有等距离排列的出水管,所述出水管的前端贯穿至饮水箱的正面并固定连接有下水龙头,所述饮水箱正面的底部固定安装有接水箱,所述下水龙头位于接水箱的正上方,所述接水箱内部的顶面固定连接有废渣过滤网,所述饮水箱内部的底面固定安装有循环水泵,所述循环水泵输出端与输入端分别固定连接有相连通的下水管与上水管,所述下水管的前端贯穿饮水箱并与接水箱固定连接,所述安装水箱的顶部固定连接有高温消毒箱,所述上水管的顶端与高温消毒箱的顶部固定连接,所述高温消毒箱的正面固定连接有连通管,所述连通管底部与安装水箱的顶部固定连接。

优选的,所述下水管的前端固定连接有过滤装置,所述过滤装置固定连接于接水箱内部的底面。

优选的,所述过滤装置包括过滤盒,所述过滤盒的底部与接水箱内部的底面固定连接,所述过滤盒的背面与下水管的前端固定连接且相连通,所述下水管的正面固定连接有活性炭过滤层,所述过滤盒的内部固定连接有过滤海绵层。

优选的,所述高温消毒箱内部的底面固定连接有两个高温加热器,所述高温消毒箱的左侧固定连接有温度传感器,所述温度传感器的输出端与高温加热器的输入端电性连接。

优选的,所述连通管上固定连接有单向阀,所述出水管的顶部固定连接有流量控制阀。

优选的,所述高温消毒箱的顶部固定连接有安全阀,所述安装水箱的内部固定连接有温度检测器。

(三)有益效果

与现有技术相比,本实用新型提供了一种养猪场用饮水装置,具备以下有益效果:

1、该养猪场用饮水装置,通过下水龙头4排出水源,使生猪可进行饮水,排除的水源可由接水箱5进行接收,避免水源的浪费,且接水箱5的顶部安装有废渣过滤网6,使生猪在饮水时的杂质不易进入接水箱5内,循环水泵7可由下水管8传到接水箱5内的水源,再由上水管9排入高温消毒箱10内,使高温消毒箱10通过高温对接水箱5内的水源进行除菌消毒,最后由连通管11把消毒后的水源传导至安装水箱2的内部,最终使装置达到不易发生交叉感染,相对较为卫生,且装置水源自动排除,解放了人力,在降低人工成本的目的。

2、该养猪场用饮水装置,通过在下水管8的前端固定连接有过滤装置12,使得过滤装置12可在循环水泵7通过下水管8,对接水箱5内抽水时,对接水箱5内的水源进行过滤,增加了装置内水源的质量。

3、该养猪场用饮水装置,通过设置过滤装置12包括过滤盒121、活性炭过滤层122以及过滤海绵层123,使得过滤盒121内的活性炭过滤层122和过滤海绵层123均起到过滤水源的目的,进一步提升了装置内水源的纯净度,使生猪在喝水时,不易发生交叉感染。

4、该养猪场用饮水装置,通过在高温消毒箱10内部的底面固定连接有两个高温加热器13,使得两个高温加热器13可通过对高温消毒箱10内的水源加热,进行消毒处理,且高温消毒箱10的左侧安装有温度传感器14,使得高温加热器13内水源温度较高时,可高温加热器13停止加热,进而避免装置的损坏。

5、该养猪场用饮水装置,通过在连通管11上固定连接有单向阀15,使得高温消毒箱10内的水源可呈批次的进行高温消毒,消毒完成后传导至安装水箱2的内部,单向阀15起到封闭打开连通管11的作用,使装置运行稳定,且出水管3的顶部安装有流量控制阀18,使得出水管3出水相对稳定,不易产生下水过快等情况。

6、该养猪场用饮水装置,通过高温消毒箱10的顶部固定连接有安全阀16,使得高温消毒箱10在高温消毒过程中,内部压力不易过大,增加了装置的安全性,且安装水箱2内部安装有温度检测器17,可检测安装水箱2内水源的温度,温度过高或过低均可通过流量控制阀18关闭出水管3,增加了装置的实用性。

附图说明

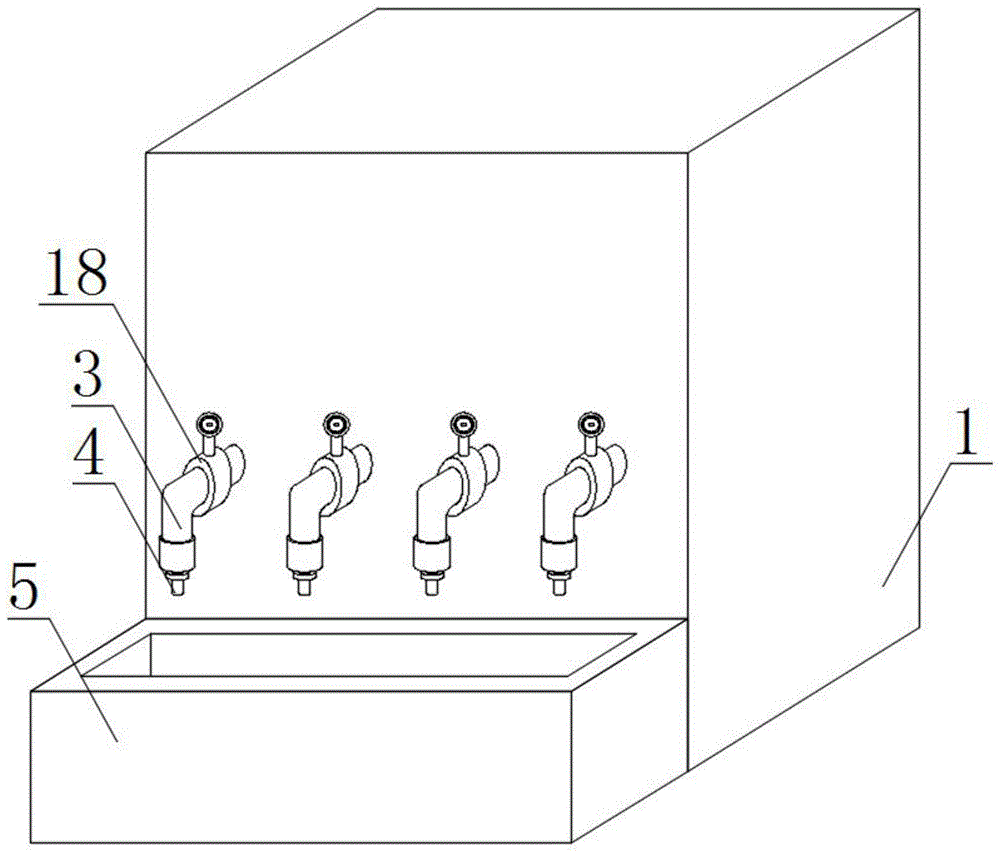

图1为本实用新型结构正视立体图;

图2为本实用新型结构正视剖面图;

图3为本实用新型侧视剖面图;

图4为本实用新型图3中a部的放大图。

图中标号说明:

1、饮水箱;2、安装水箱;3、出水管;4、下水龙头;5、接水箱;6、废渣过滤网;7、循环水泵;8、下水管;9、上水管;10、高温消毒箱;11、连通管;12、过滤装置;121、过滤盒;122、活性炭过滤层;123、过滤海绵层;13、高温加热器;14、温度传感器;15、单向阀;16、安全阀;17、温度检测器;18、流量控制阀。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-4,一种养猪场用饮水装置,包括饮水箱1,饮水箱1的内部固定安装有安装水箱2,安装水箱2的正面固定安装有等距离排列的出水管3,出水管3的前端贯穿至饮水箱1的正面并固定连接有下水龙头4,饮水箱1正面的底部固定安装有接水箱5,下水龙头4位于接水箱5的正上方,接水箱5内部的顶面固定连接有废渣过滤网6,饮水箱1内部的底面固定安装有循环水泵7,循环水泵7输出端与输入端分别固定连接有相连通的下水管8与上水管9,下水管8的前端贯穿饮水箱1并与接水箱5固定连接,安装水箱2的顶部固定连接有高温消毒箱10,上水管9的顶端与高温消毒箱10的顶部固定连接,高温消毒箱10的正面固定连接有连通管11,连通管11底部与安装水箱2的顶部固定连接,通过下水龙头4排出水源,使生猪可进行饮水,排除的水源可由接水箱5进行接收,避免水源的浪费,且接水箱5的顶部安装有废渣过滤网6,使生猪在饮水时的杂质不易进入接水箱5内,循环水泵7可由下水管8传到接水箱5内的水源,再由上水管9排入高温消毒箱10内,使高温消毒箱10通过高温对接水箱5内的水源进行除菌消毒,最后由连通管11把消毒后的水源传导至安装水箱2的内部,最终使装置达到不易发生交叉感染,相对较为卫生,且装置水源自动排除,解放了人力,在降低人工成本的目的。

进一步的,下水管8的前端固定连接有过滤装置12,过滤装置12固定连接于接水箱5内部的底面,通过在下水管8的前端固定连接有过滤装置12,使得过滤装置12可在循环水泵7通过下水管8,对接水箱5内抽水时,对接水箱5内的水源进行过滤,增加了装置内水源的质量。

进一步的,过滤装置12包括过滤盒121,过滤盒121的底部与接水箱5内部的底面固定连接,过滤盒121的背面与下水管8的前端固定连接且相连通,下水管8的正面固定连接有活性炭过滤层122,过滤盒121的内部固定连接有过滤海绵层123,通过设置过滤装置12包括过滤盒121、活性炭过滤层122以及过滤海绵层123,使得过滤盒121内的活性炭过滤层122和过滤海绵层123均起到过滤水源的目的,进一步提升了装置内水源的纯净度,使生猪在喝水时,不易发生交叉感染。

进一步的,高温消毒箱10内部的底面固定连接有两个高温加热器13,高温消毒箱10的左侧固定连接有温度传感器14,温度传感器14的输出端与高温加热器13的输入端电性连接,通过在高温消毒箱10内部的底面固定连接有两个高温加热器13,使得两个高温加热器13可通过对高温消毒箱10内的水源加热,进行消毒处理,且高温消毒箱10的左侧安装有温度传感器14,使得高温加热器13内水源温度较高时,可高温加热器13停止加热,进而避免装置的损坏。

进一步的,连通管11上固定连接有单向阀15,出水管3的顶部固定连接有流量控制阀18,通过在连通管11上固定连接有单向阀15,使得高温消毒箱10内的水源可呈批次的进行高温消毒,消毒完成后传导至安装水箱2的内部,单向阀15起到封闭打开连通管11的作用,使装置运行稳定,且出水管3的顶部安装有流量控制阀18,使得出水管3出水相对稳定,不易产生下水过快等情况。

进一步的,高温消毒箱10的顶部固定连接有安全阀16,安装水箱2的内部固定连接有温度检测器17,通过高温消毒箱10的顶部固定连接有安全阀16,使得高温消毒箱10在高温消毒过程中,内部压力不易过大,增加了装置的安全性,且安装水箱2内部安装有温度检测器17,可检测安装水箱2内水源的温度,温度过高或过低均可通过流量控制阀18关闭出水管3,增加了装置的实用性。

本实用新型所使用的循环水泵7的型号可为fzd-dw,高温加热器13的型号可为dn40-2,温度传感器14和温度检测器17的型号均可为jasun-5100,单向阀15与流量控制阀18的型号均可为ml-5303,安全阀16的型号可为zfq-ii,其设置有与其相配套的控制开关,且控制开关的安装位置可以根据实际使用需要进行选择。

工作原理:通过在饮水箱1的内部固定连接有安装水箱2,使得水源可储存于安装水箱2的内部,安装水箱2的正面固定连接有出水管3.使水源可由出水管3排除,再由下水龙头4排出水源,使生猪可进行饮水,饮水箱1正面的底部安装有接水箱5,使排除的水源可由接水箱5进行接收,避免水源的浪费,且接水箱5的顶部安装有废渣过滤网6,使生猪在饮水时的杂质不易进入接水箱5内,之后通过饮水箱1内底壁安装的循环水泵7,由下水管8传到接水箱5内的水源,再由上水管9排入高温消毒箱10内,使高温消毒箱10通过高温对接水箱5内的水源进行除菌消毒,最后由连通管11把消毒后的水源传导至安装水箱2的内部,最终使装置达到不易发生交叉感染,相对较为卫生,且装置水源自动排除,解放了人力,在降低人工成本的目的,解决了水槽内的水由于不同的生猪进行同时引用,易发生交叉感染,相对不够卫生,且供水槽需人工进行加水,相对费时费力的问题。
