一种可多角度电动调节的宠物窝的制作方法

本实用新型涉及宠物窝技术领域，具体为一种可多角度电动调节的宠物窝。

背景技术：

宠物(pet)指人们为了精神目的，而不是为了经济目的而豢养的生物。传统的宠物是指哺乳纲或鸟纲的动物，养着用于玩赏和作伴。实际生活中的宠物包括鱼纲、爬行纲、两栖纲、昆虫，甚至植物，用于观赏、作伴、舒缓人们的精神压力。随着时代的发展，宠物的范围很广，包括动物、植物、虚拟宠物、电子宠物等。但大多数国家的法律还是把宠物限定在动物范畴内。饲养宠物作为人类亲近自然的机会，可以满足人类的心理需求，是非常健康正常的爱好。

但是，现有的宠物窝存在以下缺点：

现有的宠物窝在使用时，由于角度调节功能单一，从而不能饲养人员灵活观察宠物的生活状态，进而不方便人与宠互动。

技术实现要素：

本实用新型的目的在于提供一种可多角度电动调节的宠物窝，以解决上述背景技术中现有的宠物窝在使用时，由于角度调节功能单一，从而不能饲养人员灵活观察宠物的生活状态，进而不方便人与宠互动。

为实现上述目的，本实用新型提供如下技术方案：一种可多角度电动调节的宠物窝，包括宠物窝，所述宠物窝底部表面安装有托盘，所述托盘底部表面中部安装有活动底座，所述活动底座底部转动连接有支撑杆，所述托盘底部表面一侧安装有电动推杆，所述宠物窝底部一侧设有底盒，所述底盒顶部表面中部设有旋转机构，所述旋转机构由顶板、轴杆、轴承、第一齿轮、第二齿轮和马达组成，所述底盒内腔底部表面两侧均安装有滑轮机构，所述托盘底部表面安装有风琴罩，且风琴罩底部与顶板顶部表面相连，所述宠物窝顶部表面粘接有海绵垫，通过电动推杆，可顶起托盘一端升降，进而能够起到经活动底座和支撑杆调节宠物窝的倾斜角度，通过旋转机构，又能带动支撑杆旋转，进而起到电动调节宠物窝旋转效果，既能方便了饲养人员观察宠物的生活状态，又能方便人与宠物的互动。

优选的，所述电动推杆和支撑杆底端与顶板顶部表面相连。

优选的，所述顶板顶部表面中部安装有轴杆，所述轴杆底端安装有轴承，所述轴杆表面安装有第一齿轮，所述第一齿轮一侧啮合连接有第二齿轮，所述第二齿轮表面安装有马达，通过轴杆和轴承既能为顶板提供支撑，又能使得顶板灵活的转动，通过马达可经第二齿轮带动第一齿轮转动，进而能够同步带动轴杆上的顶板旋转，以便于能够起到电动调节宠物窝旋转效果，既能方便了饲养人员观察宠物的生活状态，又能方便人与宠物的互动。

优选的，所述滑轮机构由u型架和滚轮组成，所述u型架顶部表面安装有滚轮，从而能够使得u型架为滚轮提供支撑，进而能够使得滚轮平稳的转动，以便于能够提高顶板旋转的稳定性。

优选的，所述底盒底部表面两侧均粘接有防滑垫，又能防止设备来回移动。

优选的，所述底盒表面一侧安装有接线盒，且接线盒通过导线分别与电动推杆和马达电性相连，从而能够方便饲养人员外接控制设备，进而能够灵活的调节宠物窝的角度。

本实用新型提供了一种可多角度电动调节的宠物窝，具备以下有益效果：

(1)本实用新型通过托盘，可为宠物窝提供支撑，进而能够使得宠物窝为宠物提供栖息地，通过在托盘底部表面中部安装有活动底座，并且活动底座底部转动连接有支撑杆，从而能够托盘经活动底座在支撑杆上左右摆动，通过底盒，可为旋转机构提供安装空间，通过电动推杆，可顶起托盘一端升降，进而能够起到经托盘调节宠物窝的倾斜角度。

(2)本实用新型通过旋转机构中的轴杆和轴承，既能为顶板提供支撑，又能使得顶板灵活的转动，并且马达可经第二齿轮带动第一齿轮转动，进而能够同步带动轴杆上的顶板旋转，以便于能够起到电动调节宠物窝旋转效果，既能方便了饲养人员观察宠物的生活状态，又能方便人与宠物的互动。

(3)本实用新型通过滑轮机构，又能提高顶板旋转的稳定性，并且风琴罩又能够防止宠物进入至托盘底部，进而保护了电动推杆等设备的使用安全，同时海绵垫，又能够提高宠物趴在宠物窝中的舒适性，通过接线盒，从而能够方便饲养人员外接控制设备，进而能够灵活的调节宠物窝的角度。

附图说明

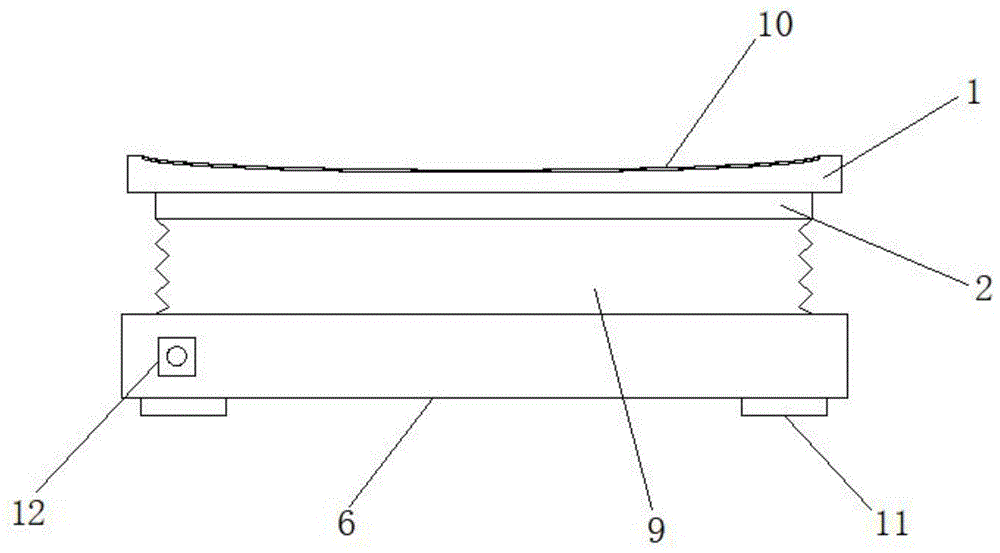

图1为本实用新型的整体结构示意图；

图2为本实用新型的剖面结构示意图；

图3为本实用新型的旋转机构结构示意图；

图4为本实用新型的滑轮机构结构示意图。

图中：1、宠物窝；2、托盘；3、活动底座；4、支撑杆；5、电动推杆；6、底盒；7、旋转机构；701、顶板；702、轴杆；703、轴承；704、第一齿轮；705、第二齿轮；706、马达；8、滑轮机构；801、u型架；802、滚轮；9、风琴罩；10、海绵垫；11、防滑垫；12、接线盒。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

如图1-4所示，本实用新型提供一种技术方案：一种可多角度电动调节的宠物窝，包括宠物窝1，所述宠物窝1底部表面安装有托盘2，所述托盘2底部表面中部安装有活动底座3，所述活动底座3底部转动连接有支撑杆4，所述托盘2底部表面一侧安装有电动推杆5，所述宠物窝1底部一侧设有底盒6，所述底盒6顶部表面中部设有旋转机构7，所述旋转机构7由顶板701、轴杆702、轴承703、第一齿轮704、第二齿轮705和马达706组成，所述底盒6内腔底部表面两侧均安装有滑轮机构8，所述托盘2底部表面安装有风琴罩9，且风琴罩9底部与顶板701顶部表面相连，所述宠物窝1顶部表面粘接有海绵垫10，通过电动推杆5，可顶起托盘2一端升降，进而能够起到经活动底座3和支撑杆4调节宠物窝1的倾斜角度，通过旋转机构7，又能带动支撑杆4旋转，进而起到电动调节宠物窝1旋转效果，既能方便了饲养人员观察宠物的生活状态，又能方便人与宠物的互动。

所述电动推杆5和支撑杆4底端与顶板701顶部表面相连。

所述顶板701顶部表面中部安装有轴杆702，所述轴杆702底端安装有轴承703，所述轴杆702表面安装有第一齿轮704，所述第一齿轮704一侧啮合连接有第二齿轮705，所述第二齿轮705表面安装有马达706，通过轴杆702和轴承703既能为顶板701提供支撑，又能使得顶板701灵活的转动，通过马达706可经第二齿轮705带动第一齿轮704转动，进而能够同步带动轴杆702上的顶板701旋转，以便于能够起到电动调节宠物窝1旋转效果，既能方便了饲养人员观察宠物的生活状态，又能方便人与宠物的互动。

所述滑轮机构8由u型架801和滚轮802组成，所述u型架801顶部表面安装有滚轮802，从而能够使得u型架801为滚轮802提供支撑，进而能够使得滚轮802平稳的转动，以便于能够提高顶板701旋转的稳定性。

所述底盒6底部表面两侧均粘接有防滑垫11，又能防止设备来回移动。

所述底盒6表面一侧安装有接线盒12，且接线盒12通过导线分别与电动推杆5和马达706电性相连，从而能够方便饲养人员外接控制设备，进而能够灵活的调节宠物窝1的角度。

需要说明的是，一种可多角度电动调节的宠物窝，在工作时，通过在宠物窝1底部表面安装有托盘2，从而能够使得托盘2为宠物窝1提供支撑，进而能够使得宠物窝1为宠物提供栖息地，通过在托盘2底部表面中部安装有活动底座3，并且活动底座3底部转动连接有支撑杆4，从而能够托盘2经活动底座3在支撑杆4上左右摆动，通过在宠物窝1底部一侧设有底盒6，并且底盒6顶部表面中部设有旋转机构7，从而能够使得底盒6为旋转机构7提供安装空间，通过在托盘2底部表面一侧安装有电动推杆5，并且电动推杆5和支撑杆4底端与顶板701顶部表面相连，从而能够使得电动推杆5顶起托盘2一端升降，进而能够起到经托盘2调节宠物窝1的倾斜角度，由于旋转机构7采用顶板701、轴杆702、轴承703、第一齿轮704、第二齿轮705和马达706组成，并且顶板701顶部表面中部安装有轴杆702，轴杆702底端安装有轴承703，轴杆702表面安装有第一齿轮704，第一齿轮704一侧啮合连接有第二齿轮705，同时第二齿轮705表面安装有马达706，从而能够通过轴杆702和轴承703既能为顶板701提供支撑，又能使得顶板701灵活的转动，通过马达706可经第二齿轮705带动第一齿轮704转动，进而能够同步带动轴杆702上的顶板701旋转，以便于能够起到电动调节宠物窝1旋转效果，既能方便了饲养人员观察宠物的生活状态，又能方便人与宠物的互动，通过在底盒6内腔底部表面两侧均安装有滑轮机构8，并且滑轮机构8由u型架801和滚轮802组成，同时u型架801顶部表面安装有滚轮802，从而能够使得u型架801为滚轮802提供支撑，进而能够使得滚轮802平稳的转动，以便于能够提高顶板701旋转的稳定性，通过在托盘2底部表面安装有风琴罩9，且风琴罩9底部与顶板701顶部表面相连，从而能够防止宠物进入至托盘2底部，进而保护了电动推杆5等设备的使用安全，通过在宠物窝1顶部表面粘接有海绵垫10，从而能够提高宠物趴在宠物窝1中的舒适性，通过在底盒6底部表面两侧均粘接有防滑垫11，又能防止设备来回移动，由于底盒6表面一侧安装有接线盒12，且接线盒12通过导线分别与电动推杆5和马达706电性相连，从而能够方便饲养人员外接控制设备，进而能够灵活的调节宠物窝1的角度。

需要说明的是，本实用新型为一种可多角度电动调节的宠物窝，包括宠物窝1、托盘2、活动底座3、支撑杆4、电动推杆5、底盒6、旋转机构7、顶板701、轴杆702、轴承703、第一齿轮704、第二齿轮705、马达706、滑轮机构8、u型架801、滚轮802、风琴罩9、海绵垫10、防滑垫11和接线盒12，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，并且上述电器元件由本领域技术人员灵活的选取、安装并完成电路调试，保证各设备能正常运行，在这里不做过多的限制要求。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
